CONTORNO (ciclo 14)
En el ciclo 14 CONTORNO se enumeran todos los subprogramas
que se superponen para formar un contorno completo.
En la programación deberá tenerse en cuenta
El ciclo 14 se activa a partir de su definición, es decir
actua a partir de su definición en el programa
En el ciclo 14 se enumeran un máximo de 12
subprogramas (subcontornos).
ú NUMEROS LABEL PARA EL CONTORNO: Se
introducen todos los números label de los diferentes
subcontornos, que se superponen en un contorno.
Cada número se confirma con la tecla ENT y la
introducción se finaliza con la tecla END
Contornos superpuestos
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma se puede ampliar o reducir una superficie de cajera
mediante una cajera superpuesta.
Subprogramas: Cajeras superpuestas
Los siguientes ejemplos de programación son
subprogramas de contornos, llamados en un programa
principal del ciclo 14 CONTORNO.

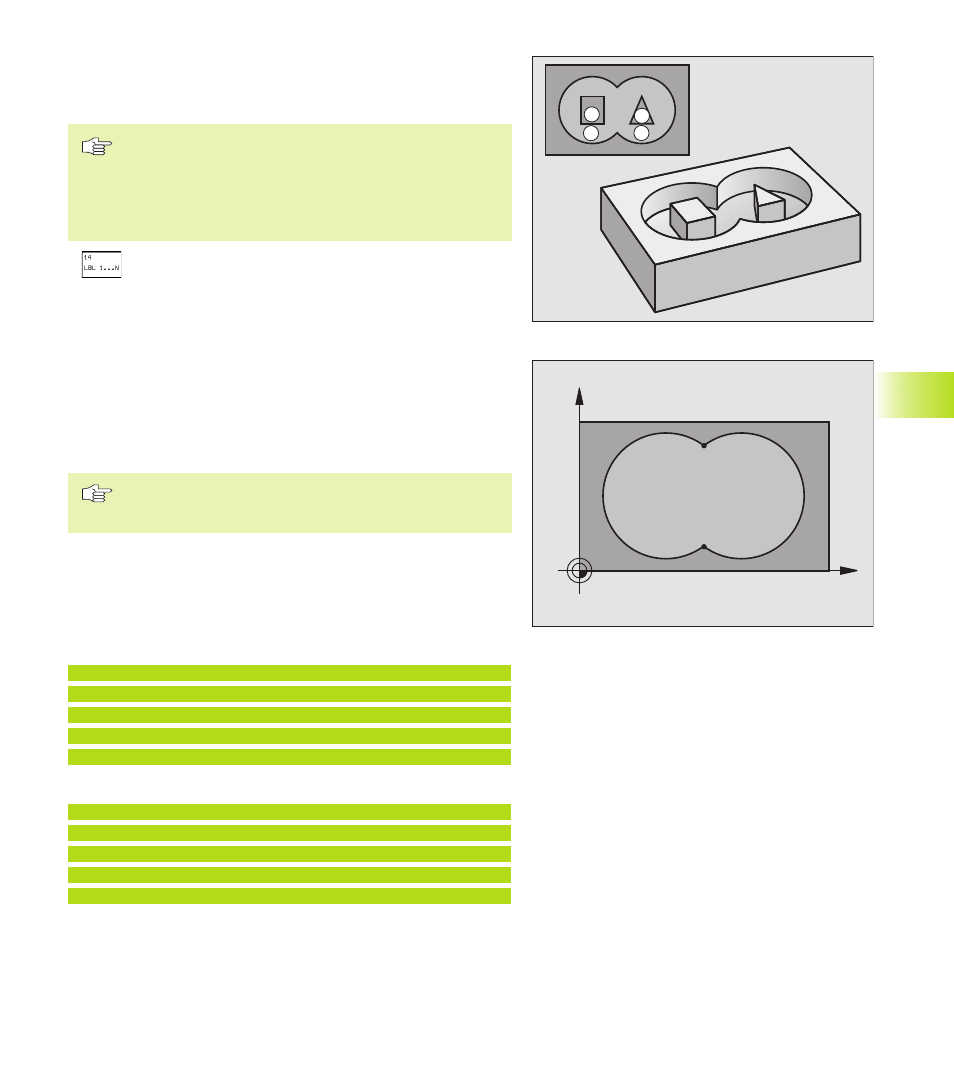

Se superponen las cajeras A y B.
El TNC calcula los puntos de intersección S
1
y S
2
, de forma que no
hay que programarlos.
Las cajeras se han programado como círculos completos.
Subprograma 1: Cajera izquierda
15 LBL 1
16 L X+10 Y+50 RR
17 CC X+35 Y+50
18 C X+10 Y+50 DR-
19 LBL 0
Subprograma 2: Cajera derecha
20 LBL 2
21 L X+90 Y+50 RR
22 CC X+65 Y+50
23 C X+90 Y+50 DR-
24 LBL 0
8.5 Ciclos SL
A
C D
B
X
Y
A B
S
1
S
2
