62

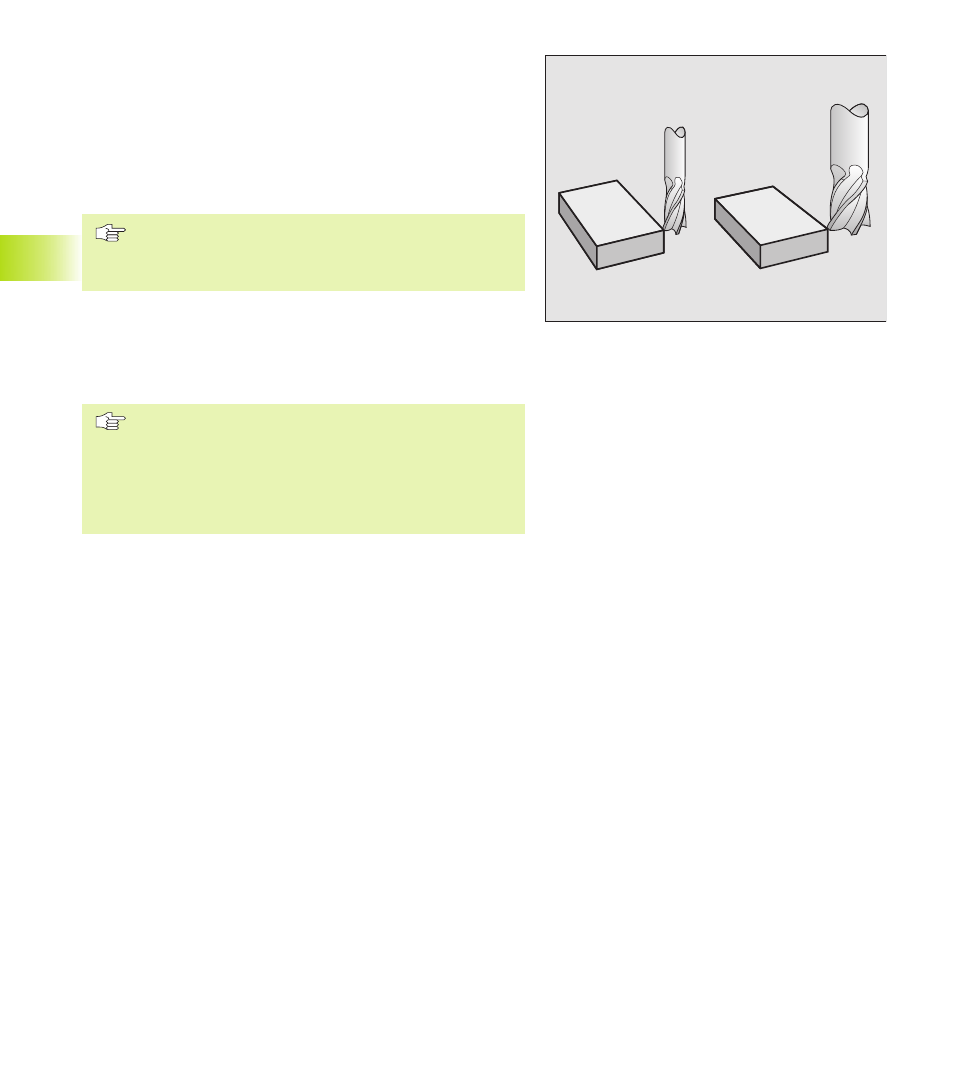

5.3 Corrección de la herramienta
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de
la herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC,
la corrección del radio de la herramienta sólo actua en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de
cinco ejes, incluidos los ejes giratorios.
Cuando se elaboran frases de programa en un sistema
CAD con vectores normales a la superficie, el TNC puede
realizar una correccion tridimensional de la hta. Véase el
capítulo “5.4 Corrección tridimensional de la hta.“.
Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actua en cuanto se
llama a la herramienta y se desplaza en el eje del cabezal. Se
elimina nada más llamar a una herramienta con longitud L=0.
Si se elimina una corrección de longitud con valor
positivo con TOOL CALL 0, disminuye la distancia entre
la herramienta y la pieza.
Después de la llamada a una herramienta TOOL CALL se
modifica la trayectoria programada de la hta. en el eje del
cabezal según la diferencia de longitudes entre la hta.
anterior y la nueva.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase TOOL CALL, como de la tabla de herramientas.
Valor de corrección = L + DL
TOOL CALL
+ DL
TAB
con
L Longitud L de la hta. de frase TOOL DEF o tabla de
htas.
DL
TOOL CALL
Sobremedida DL para la longitud de una frase TOOL
CALL (no se tiene en cuenta en la visualización de
posiciones)
DL
TAB
Sobremedida DL para la longitud de la tabla de htas.
