12 Palpadores 3D 268

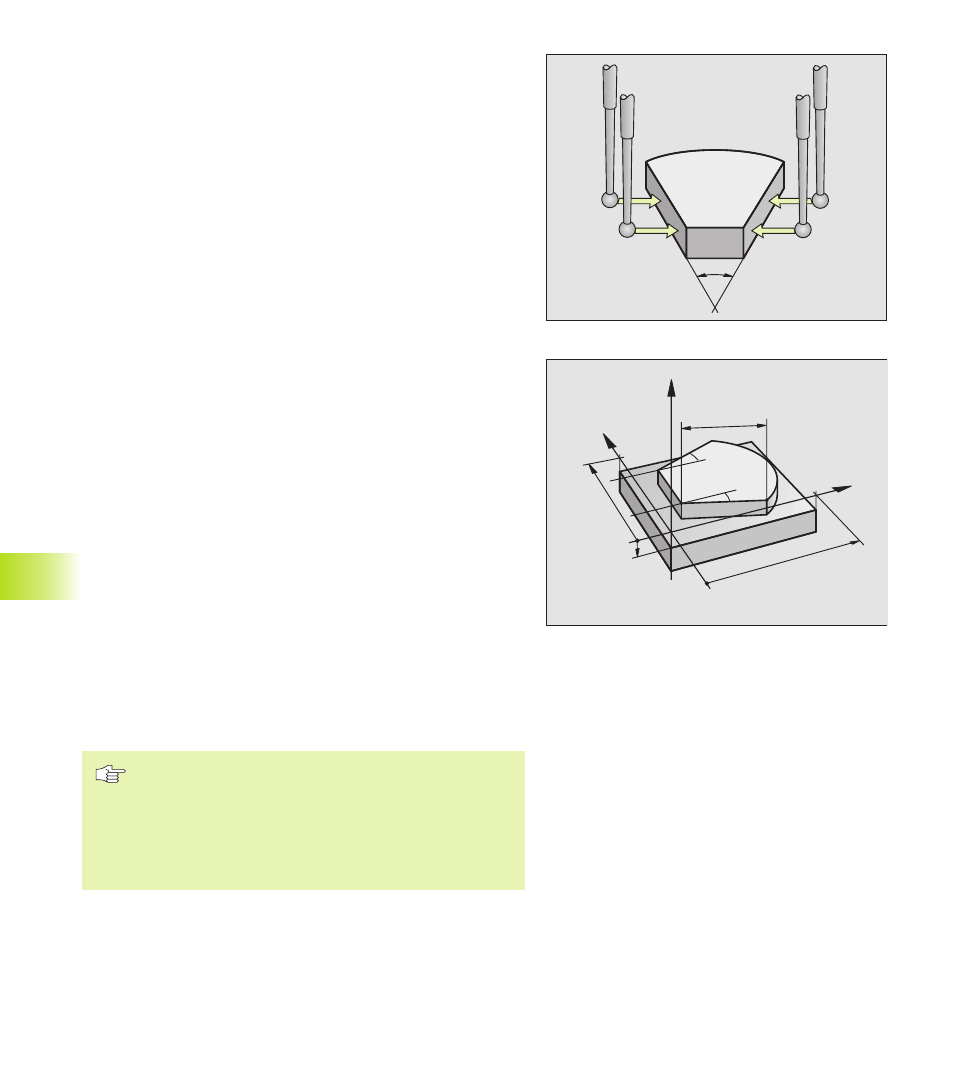

Determinar el ángulo entre dos aristas de la pieza
ú Seleccionar la función de palpación: Pulsar la softkey PROBING
ROT
ú ANGULO DE GIRO: Anotar el ángulo de giro visualizado, en el
caso de que se quiera volver a reproducir el giro básico realizado
anteriormente
ú Realizar el giro básico para el primer lado (véase “Compensar la
posición inclinada de la pieza“)
ú Asimismo se palpa el segundo lado igual que en un giro básico,
¡no fijar el ANGULO DE GIRO a 0!
ú Con la softkey PROBING ROT se visualiza el ángulo PA entre las
aristas de la pieza como ANGULO DE GIRO
ú Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ANGULO DE GIRO al valor anotado
Medición con el palpador 3D durante la ejecución del
programa
Con el palpador 3D también se pueden registrar posiciones en la
pieza durante la ejecución del programa: incluso en el plano
inclinado de mecanizado. Empleo:
■ calcular diferencias de altura en superficies de fundición
■ cuestiones de tolerancia durante el mecanizado
El empleo del palpador se programa en el modo de funcionamiento
MEMORIZAR/EJECUTAR PROGRAMA con la tecla TOUCH PROBE.
El TNC posiciona previamente el palpador y palpa automáticamente
la posición indicada. Para ello se desplaza el palpador paralelo al eje
de la máquina determinado en el ciclo de palpación. El TNC sólo
tiene en cuenta un giro básico activo o una rotación para el cálculo
del punto de palpación. Las coordeandas del punto de palpación se
memorizan en un parámetro Q. El TNC interrumpe el proceso de
palpación cuando no esta desviado el palpador en un determinado
margen (seleccionable mediante MP 6130). Las coordenadas de la
posición en la que se encuentra el palpador, se memorizan después
del proceso de palpación en los parámetros Q115 a Q119. Para los
valores de estos parámetros se tienen en cuenta la longitud y el
radio del vástago.
El posicionamiento previo se realiza manualmente, de tal
forma que se evite una posible colisión al alcanzar la
posición previa programada.
Deberá tenerse en cuenta que los datos de la
herramienta como longitud, radio y eje se pueden
obtener de los datos calibrados o de la última frase
TOOL CALL: seleccionable mediante MP7411.
12.3 Medición de piezas con palpador
es 3D
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
