12 Palpadores 3D 264
Esquina como punto de ref. - No aceptar los puntos palpados
para el giro básico
ú Seleccionar la función de palpación: Pulsar la softkey
PROBING P
ú ¿PUNTOS DE PALPACION DEL GIRO BASICO?: Negar
con la tecla NO ENT (la pregunta del diálogo sólo
aparece cuando se ha ejecutado antes un giro básico
ú Palpar las dos aristas cada una dos veces
ú Introducir las coordenadas del punto de referencia y
aceptar con la tecla ENT
ú Finalizar la función de palpación: Pulsar la tecla END

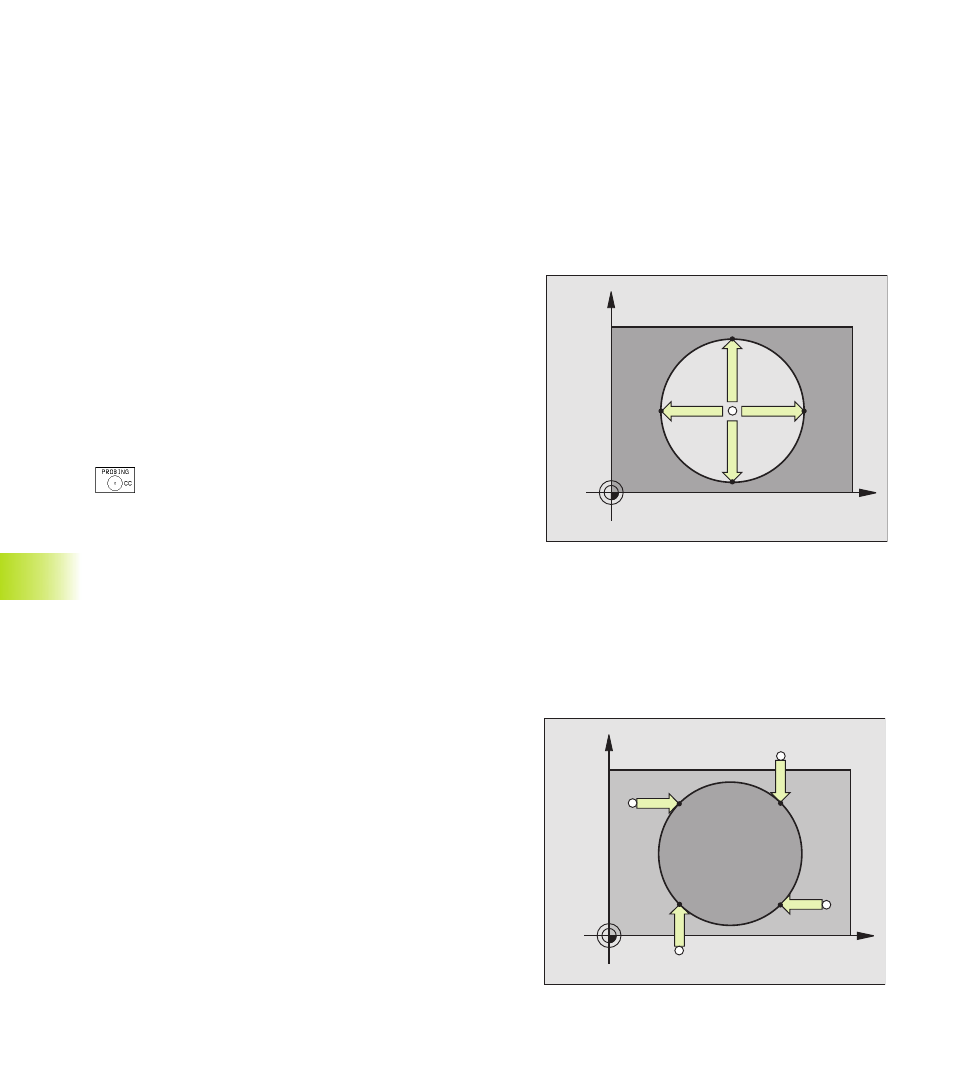

Punto central del círculo como punto de referencia
Como punto de referencia se pueden fijar puntos centrales de
taladros, cajeras circulares, cilindros, isla, islas circulares, etc,
Círculo interior:
El TNC palpa automáticamente la pared interior del círculo en las
cuatro direcciones de los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser
cualquiera.
ú Posicionar la bola de palpación aprox. en el centro del círculo
ú
Seleccionar la función de palpación: Pulsar la softkey
PROBING CC
ú Palpación: Accionar 4 veces el pulsador START. El
palpador palpa sucesivamente 4 puntos de la pared
interior del círculo
ú Cuando se quiere trabajar con una medición
compensada (sólo en máquinas con orientación del
cabezal, depende de MP6160). se pulsa la softkey
180° y se palpan de nuevo 4 puntos de la pared
interior del círculo
ú Si no se trabaja con una medición compensada se
pulsa la tecla END
ú PUNTO DE REFERENCIA: Introducir en la ventana del
menú las dos coordenadas del punto central del círculo
y aceptar con la tecla ENT
ú Finalizar la función de palpación: Pulsar la tecla END
Círculo exterior:
ú Posicionar la bola de palpación cerca del primer punto de
palpación fuera del círculo
ú Seleccionar la dirección de palpación: con las teclas cursoras
ú Palpación: Accionar el pulsador externo de arranque START
ú Repetir el proceso de palpación de los 3 puntos restantes. Veáse
la fig. de abajo a la dcha.
ú Introducir las coordenadas del punto de ref. y aceptar con ENT
Después de la palpación, el TNC visualiza en pantalla las
coordenadas actuales del punto central y el radio del círculo PR.
12.2 Fijar el punt
o de r
e
fe
rencia con palpador
es 3D
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
