104 6 Programación: Programación de contornos
Indicaciones directas de trayc. circular Softkey
Coord. X del pto. final de la tray. circular
Coord. Y del pto. final de la tray. circular
Radio en coordenadas polares
Angulo en coordenadas polares
Sentido de giro de la trayectoria circular
Radio de la trayectoria circular
Angulo de referencia para el final
del círculo
6.6
Tipos de tr
a
y
ect
or
ia - Pr
ogr
amación libr
e
de cont
or
nos FK

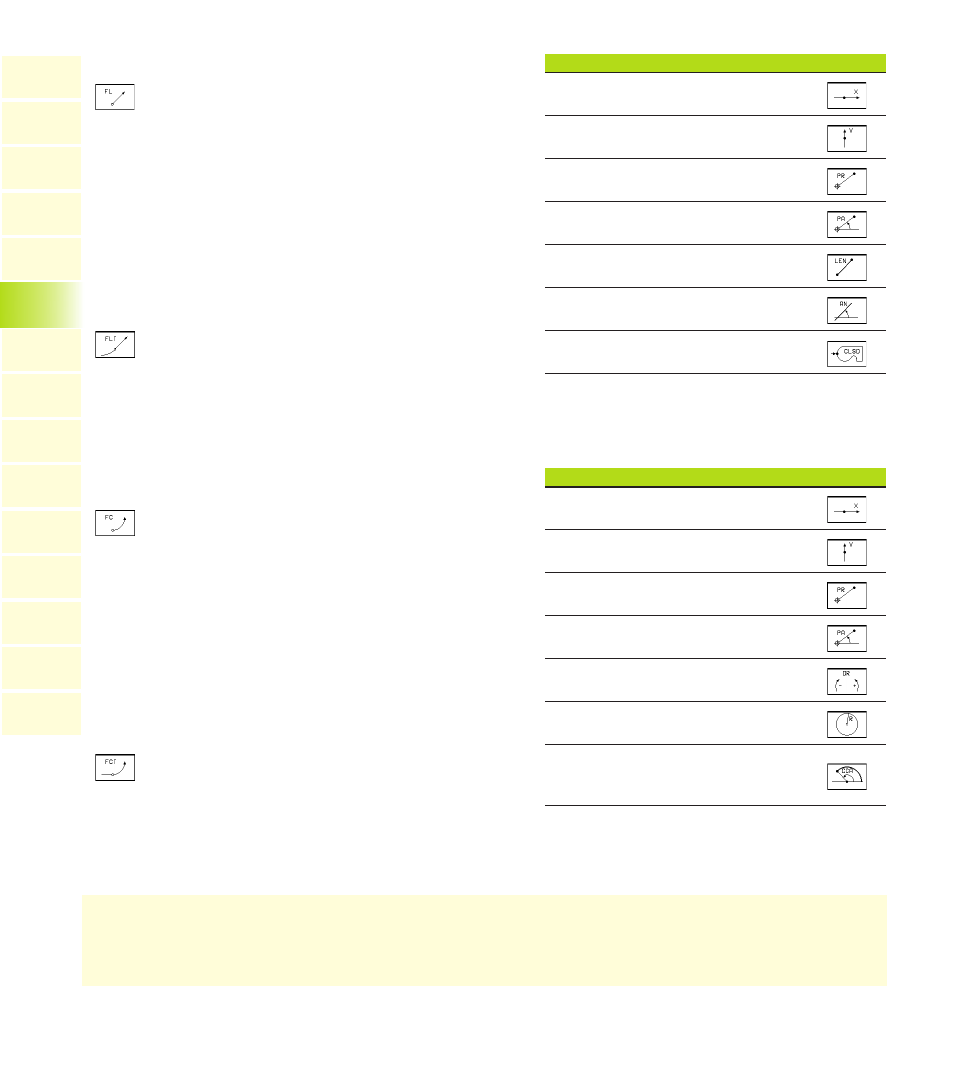

Programación libre de rectas
ú Abrir el diálogo para rectas libres: Pulsar la softkey FL.
El TNC visualiza otras softkeys. Véase tabla a la dcha.
ú Mediante dichas softkeys se introducen en la frase
todas las indicaciones conocidas. Hasta que las
indicaciones sean suficientes el gráfico FK muestra el
contorno programado en rojo. Si hay varias soluciones
el gráfio se visualiza en color verde. Véase “Gráfico de
la programación libre de contornos“.
En la página siguiente hay ejemplos de frases NC.
Recta tangente
Cuando la recta se une tangencialmente a otra trayectoria del
contorno, se abre el diálogo con la softkey FLT:
ú Abrir el diálogo: Pulsar la softkey FLT
ú Mediante las softkeys (tabla de la derecha) se indican
en la frase todas las indicaciones conocidas
Datos conocidos Softkey
Coordenada X del pto. final de la recta
Coordenada Y del pto. final de la recta
Radio en coordenadas polares
Angulo en coordenadas polares
Longitud de la recta
Pendiente de la recta
Principio/final del contorno cerrado
Para referencias a otras frases véase el apartado
“Referencias relativas“; para puntos auxliares el
apartado “Puntos auxiliares“en este mismo capítulo.
Programación libre de trayectorias circulares
ú Abrir el diálogo para arcos de círculo libres: Pulsar la
sofktey FC; el TNC muestra sofkteys para indicaciones
directas sobre la trayectoria circular o indicaciones sobre
el punto central del círculo; véase la tabla de la dcha.
ú Mediante dichas softkeys se introducen en la frase
todos los datos conocidos: Hasta que son suficientes
las indicaciones, el gráfico FK muestra el contorno
programado en rojo; si hay varias soluciones estas
están en color verde; véase “Gráfico de libre
programación de contornos“
Trayectoria circular tangente
Cuando la trayectoria circular se une tangencialmente a otra
trayectoria del contorno, se abre el diálogo con la softkey FCT:
ú Abrir el diálogo: Pulsar la softkey FLT
ú Mediante las softkeys (tabla de la derecha) se
introducen en la frase todas las indicaciones conocidas
