83 HEIDENHAIN TNC 426
ú ANGULO DEL PTO. CENTRAL CCA de trayectoria circular
■ CCA sólo se introduce positivo
■ Máximo valor de introducción 360°
ú CORRECCIÓN DE RADIO RR/RL para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...

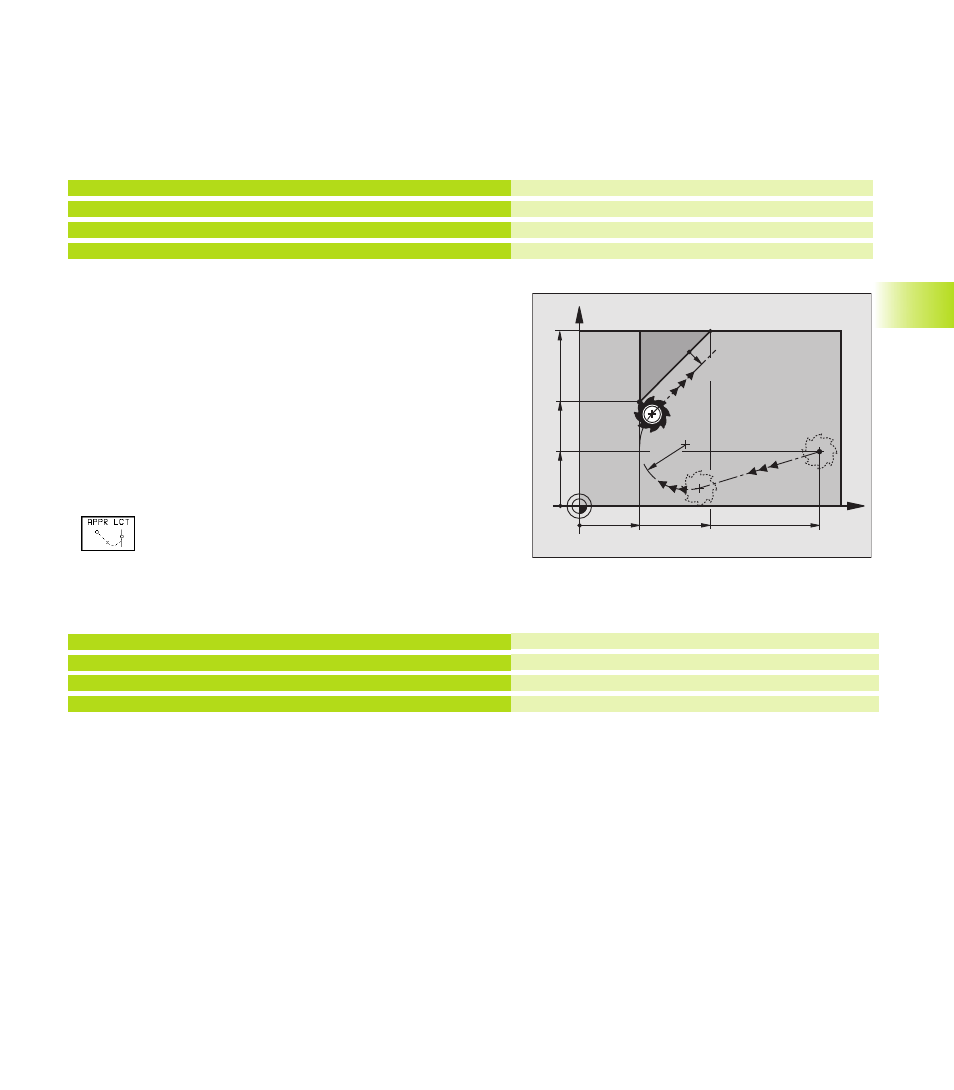

Aproximación según una trayectoria circular tangente
al contorno y a una recta: APPR LCT
El TNC desplaza la herramienta según una recta desde el punto de
partida P
S
a un punto auxiliar P
H
. Desde allí se aproxima según una
trayectoria circular al primer punto del contorno P
A
.
La trayectoria circular se une tangencialmente tanto a la recta P
S
–
P
H
como al primer punto del contorno. De esta forma la trayectoria
se determina claramente mediante el radio R.
ú Cualquier tipo de trayectoria: Aproximación al punto de partida S
ú Abrir el diálogo con la tecla APPR/DEP y la softkey APPR LCT :
ú COORDENADAS del primer punto del contorno P
A
ú RADIO R de la trayectoria circular
Indicar R siempre positivo
ú CORRECCION DE RADIO para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
9 L X+20 Y+35
10 L ...
Aproximación a P
S
sin corrección de radio
P
A
con corrección de radio. RR, radio R=10
Punto final de la trayectoria del contorno
Siguiente trayectoria del contorno
Aproximación a P
S
sin corrección de radio
P
A
con corrección de radio RR, radio R=10
Punto final de la primera trayectoria del contorno
Siguiente trayectoria del contorno
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
R10
35
20
