99 HEIDENHAIN TNC 426
sentido de giro y la corrección de radio para determinadas formas:
Roscado inter. Dirección Sentido Corrección radio
a derechas Z+ DR+ RL
a izquierdas Z+ DR– RR
a derechas Z– DR– RR
a izquierdas Z– DR+ RL
Roscado exterior
a derechas Z+ DR+ RR
a izquierdas Z+ DR– RL
a derechas Z– DR– RL
a izquierdas Z– DR+ RR

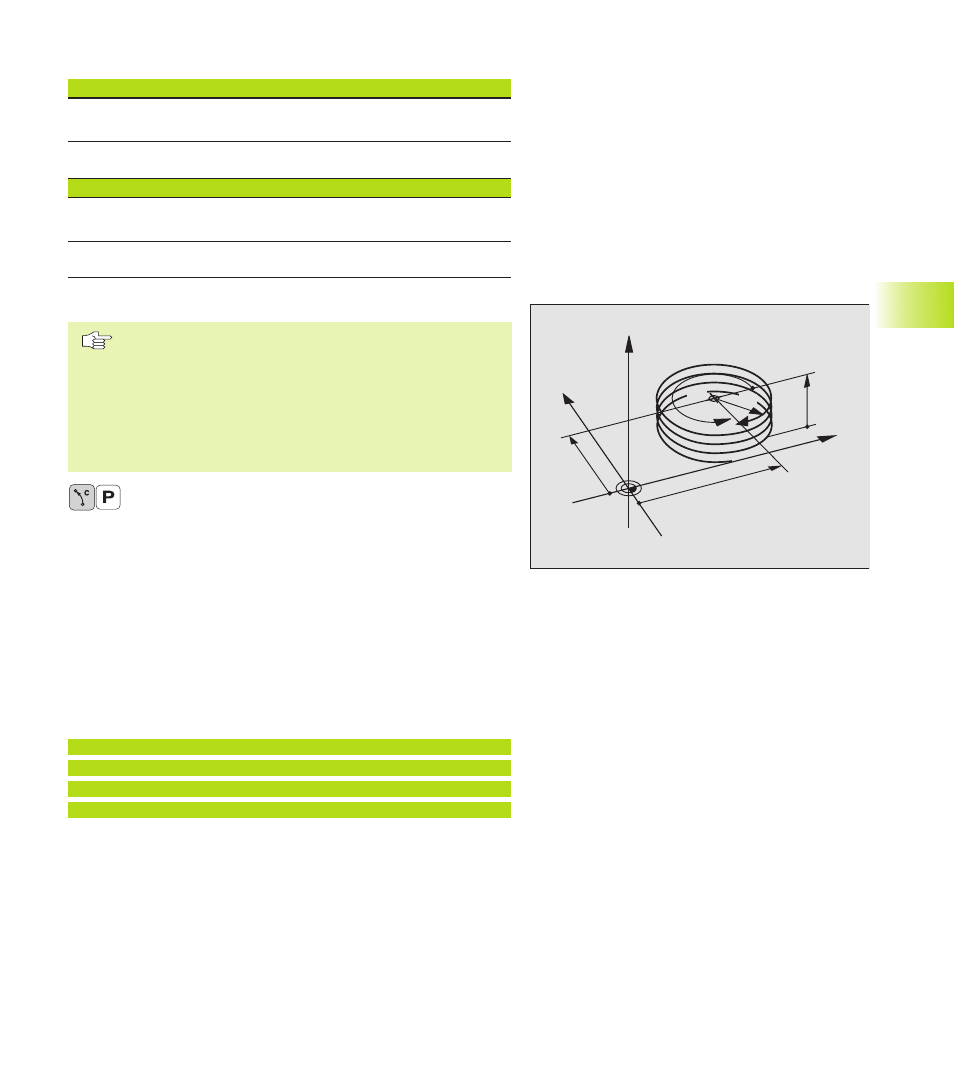

Programación de una hélice
Se introduce el sentido de giro DR y el ángulo total IPA en
incremental con el mismo signo, ya que de lo contrario la
hta. puede desplazarse en una trayectoria errónea.
El ángulo IPA puede tener un valor de –5400° a +5400° Si
el roscado es de más de 15 pasadas, la hélice se
programa en una repetición parcial del programa.
(Véase el capítulo “9.2 Repeticiones parciales del
programa“)
ú ANGULO EN COORD. POLARES: Introducir el ángulo
total en incremental, según el cual se desplaza la hta.
sobre la hélice. Después de introducir el ángulo se
selecciona el eje de la hta. con las teclas de los
ejes.
ú Introducir las COORDENADAS para la altura de la
hélice en incremental
ú Sentido de giro DR
Hélice en sentido horario: DR–
Hélice en sentido antihorario: DR+
ú CORRECCION DE RADIO RL/RR/R0
Introducir la corrección de radio según la tabla
Ejemplo de frases NC
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270
15 CP IPA–1800 IZ+5 DR– RL F50
Y
X
Z
25
40
5
270°
R3
CC
6.5
Tipos de tr
a
y
ect
or
ia - Coor
denadas polar
es
