91 HEIDENHAIN TNC 426
La distancia del punto de partida al punto final del círculo
no puede ser máyor al diámetro del círculo.
El radio máximo puede ser de 99,9999 m.
Se pueden emplear ejes angulares A, B y C.

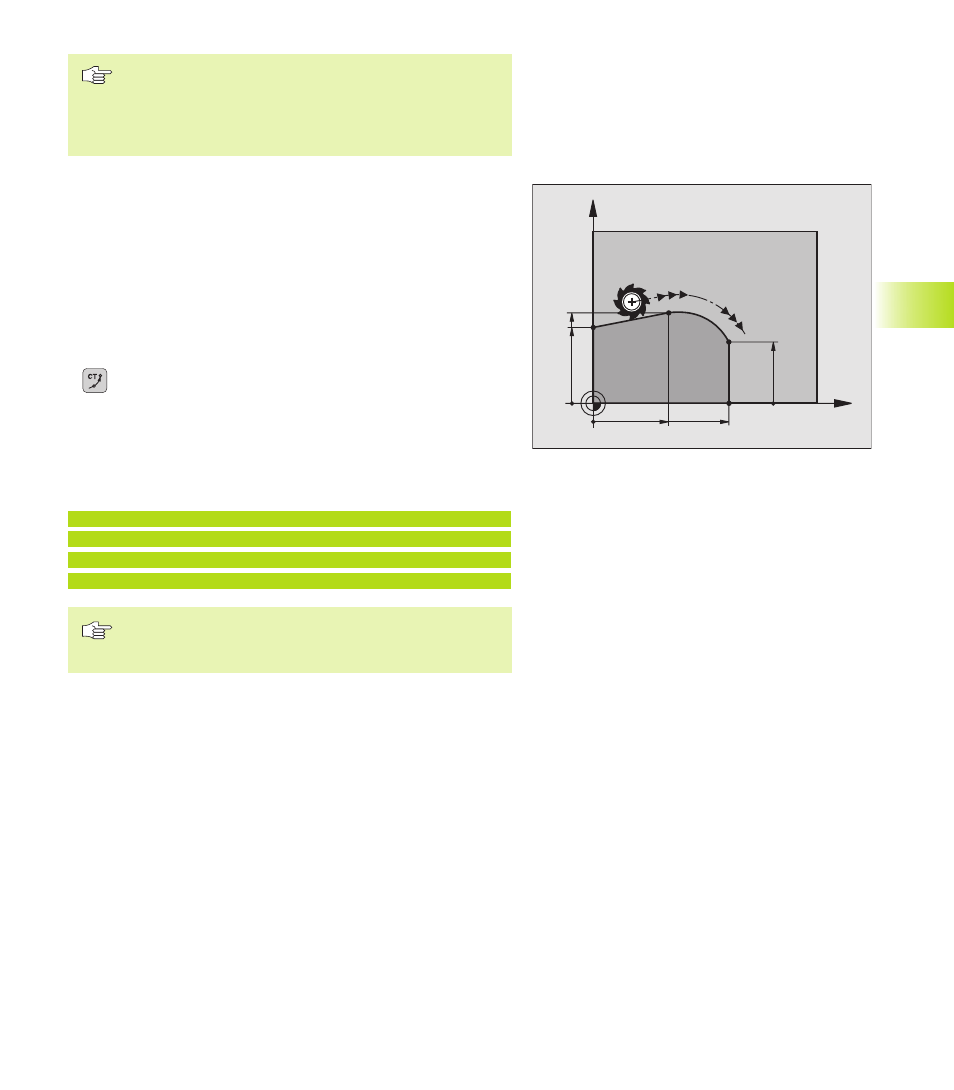

Trayectoria circular tangente CT
La herramienta se desplaza según un arco de círculo tangente a la
trayectoria del contorno anteriormente programada.
La transición es “tangente“ cuando en el punto de intersección de
las trayectorias del contorno no se produce ningún punto de
inflexión .
El tramo del contorno al que se une tangencialmente el arco de
círculo, se programa directamente antes de la frase CT. Para ello se
precisan como mínimo dos frases de posicionamiento
ú Introducir las COORDENADAS del punto final del arco
de círculo
Si es preciso:
ú AVANCE F
ú FUNCIÓN AUXILIAR M
Ejemplo de frases NC
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
¡La frase CT y la trayectoria del contorno anteriormente
programada deben contener las dos coordenadas del
plano, en el cual se realiza el arco de círculo!
X
Y
25 45
25
30
20
6.4 Tipos
de tr
a
y
ect
or
ia - Coor
denadas car
tesianas
