81 HEIDENHAIN TNC 426
Las coordenadas se pueden introducir de forma abosluta o
incremental en coordenadas cartesianas o polares.
El TNC comprueba en el desplazamiento a la posición real del punto
auxiliar P
H
si se ha dañado el contorno programado. ¡Comprobar
con el test gráfico!
En la aproximación, el espacio entre el punto de partida P
S
y el
primer punto del contorno P
A
deberá ser lo suficientemente grande,
como para alcanzar el avance de mecanizado programado.
Desde la posición real al punto auxiliar P
H
el TNC se desplaza con el
último avance programado.
Corrección de radio
La corrección de radio se programa junto con el primer punto del
contorno P
A
en la frase APPR. ¡Las frases DEP eliminan
automáticamente la corrección de radio!
Aproximación sin corrección de radio: ¡Cuando en la frase APPR se
programa R0, el TNC desplaza la hta, como si fuese una
herramienta con R = 0 mm y corrección de radio RR! De esta forma
está determinada la dirección en las funciones APPR/DEP LN y
APPR/DEP CT, en la cual el TNC desplaza la herramienta hacia y
desde el contorno

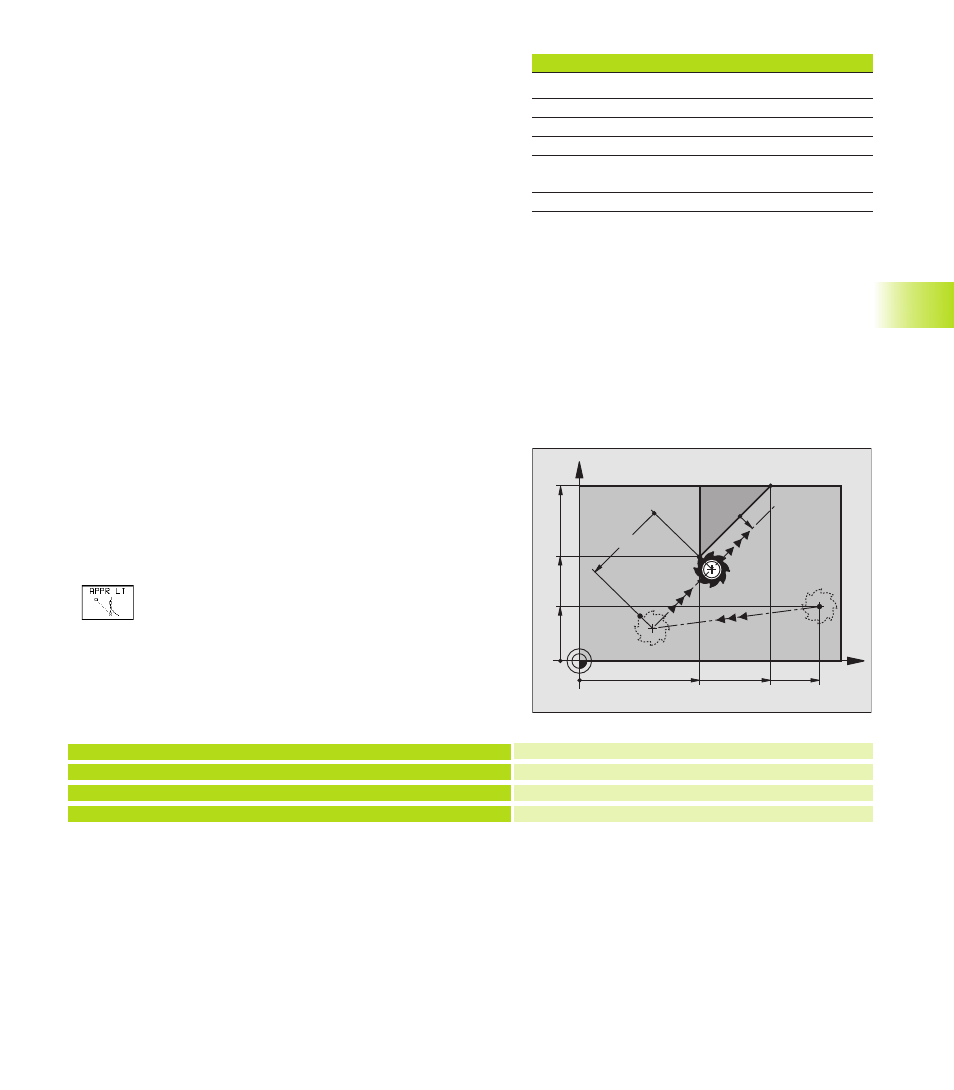

Aproximación según una recta tangente: APPR LT
El TNC desplaza la herramienta según una recta desde el punto de
partida P
S
según un punto auxiliar P
H
. Desde allí la hta. se desplaza
al primer punto del contorno P
A
sobre una recta tangente. El punto
auxiliar P
H
está a la distancia LEN del primer punto del contorno P
A
.
ú Cualquier tipo de trayectoria: Aproximación al punto de partida S
ú Abrir el diálogo con la tecla APPR/DEP y la softkey
APPR LT:
ú COORDENADAS del primer punto del contorno P
A
ú LEN: Distancia del punto auxiliar P
H
al primer punto del
contorno P
A
ú CORRECCION DE RADIO para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LT X+20 Y+20 Z-10 LEN15 RR F100
9 L X+35 Y+35
10 L ...
Abreviatura Significado
APPR en inglés APPRoach = aproxim.
DEP en inglés DEParture = salida
L en inglés Line = recta
C en inglés Circle = círculo
T Tangencial (transición
constante, tangente)
N Normal (perpendicular)
Llegar a P
S
sin corrección de radio
P
A
con correc. de radio RR, distancia P
H
a P
A
: LEN=15
Punto final de la primera trayectoria del contorno
Siguiente trayectoria del contorno
X
Y
20
10
20
P
A
RR
P
S
R0
15
P
H
RR
RR
40
35
35
6.3 A
p
ro
ximación y salida del cont
o
rn
o
