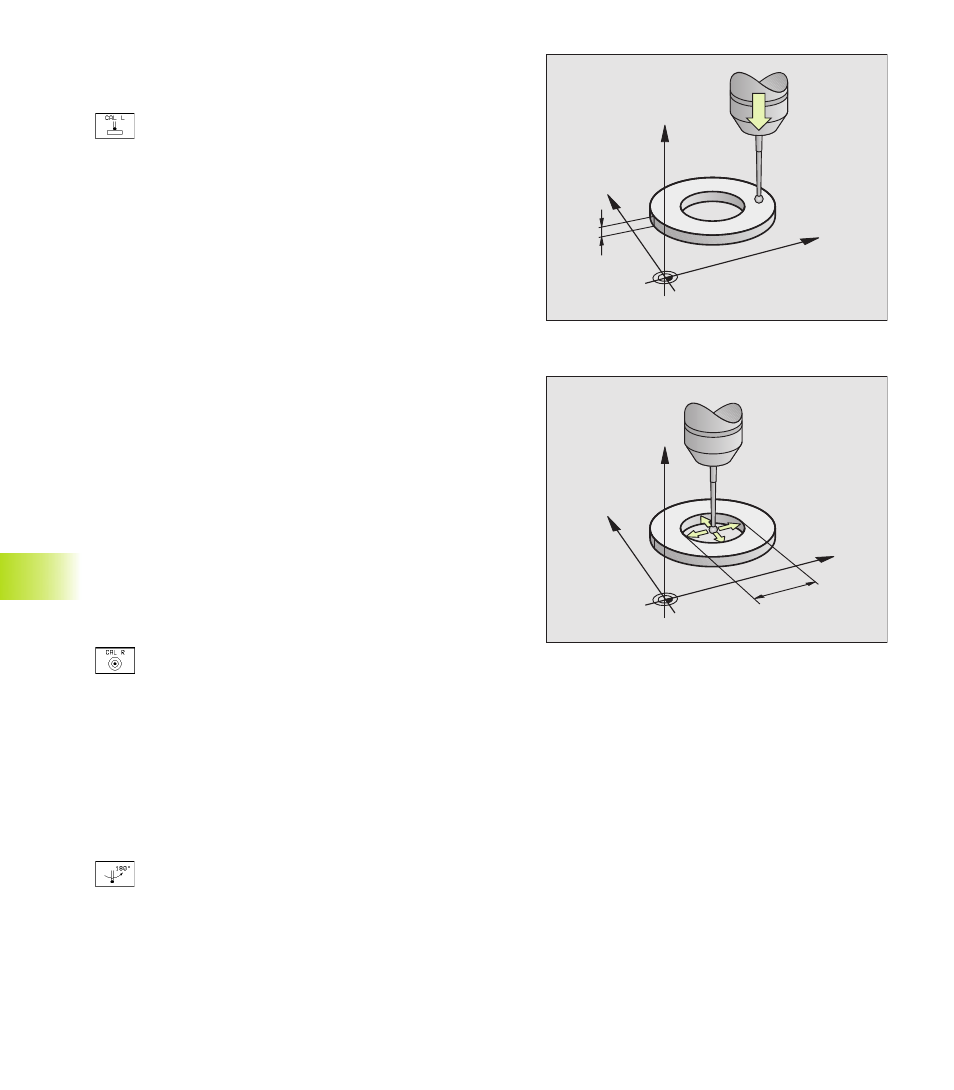

Calibración de la longitud activa
ú Fijar el punto de referencia en el eje de aproximación de tal forma
que la mesa de la máquina tenga el valor: Z=0.
ú Seleccionar la función para la calibración de la longitud
del palpador: Pulsar la softkey TOUCH PROBE y CAL
L. El TNC muestra la ventana del menú con cuatro
casillas de introducción
ú Introducir el EJE DE LA HERRAMIENTA
ú PUNTO DE REFERENCIA: Introducir la altura del anillo
de ajuste
ú Los puntos del menú RADIO DE LA BOLA y
LONGITUD ACTIVA no precisan introducción
ú Desplazar el palpador sobre la superficie del anillo de
ajuste
ú Si es preciso se modifica la dirección de despla-
zamiento visualizada: Pulsar las teclas cursoras
ú Palpación de la superficie: Pulsar el arranque START
Calibración del radio activo y ajuste de la desviación del palpador
Normalmente el eje del palpador no coincide exactamente con el
eje del cabezal. La desviación entre el eje del palpador y el eje del
cabezal se ajusta automáticamente mediante esta función de
calibración.
Con esta función el palpador 3D gira 180°. El giro lo ejecuta una
función auxiliar que determina el constructor de la máquina en el
parámetro 6160.
La medición de la desviación del palpador se realiza después de
calibrar el radio de la bola de palpación.
ú Posicionar la bola de palpación en el modo de funcionamiento
MANUAL en el interior del anillo de ajuste
ú Selección de la función de calibración del radio de la
bola de palpación y de la desviación del palpador:
Pulsar la softkey CAL R
ú Introducir el EJE DE LA HERRAMIENTA. Los puntos
restantes del menú no precisan ninguna introducción
ú Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada
dirección de los ejes una posición del interior del anillo
y calcula el radio activo de la bola de palpación.
ú Si se quiere finalizar ahora la función de calibración,
pulsar la tecla END
ú Determinar la desviación de la bola de palpación.
Pulsar la softkey 180° . El TNC gira el palpador 180°
ú Palpar: Accionar 4 veces el pulsador externo de arranque
START. El palpador 3D palpa en cada dirección de los
ejes una posición del interior del anillo y calcula la
desviación del palpador
