203 HEIDENHAIN TNC 426

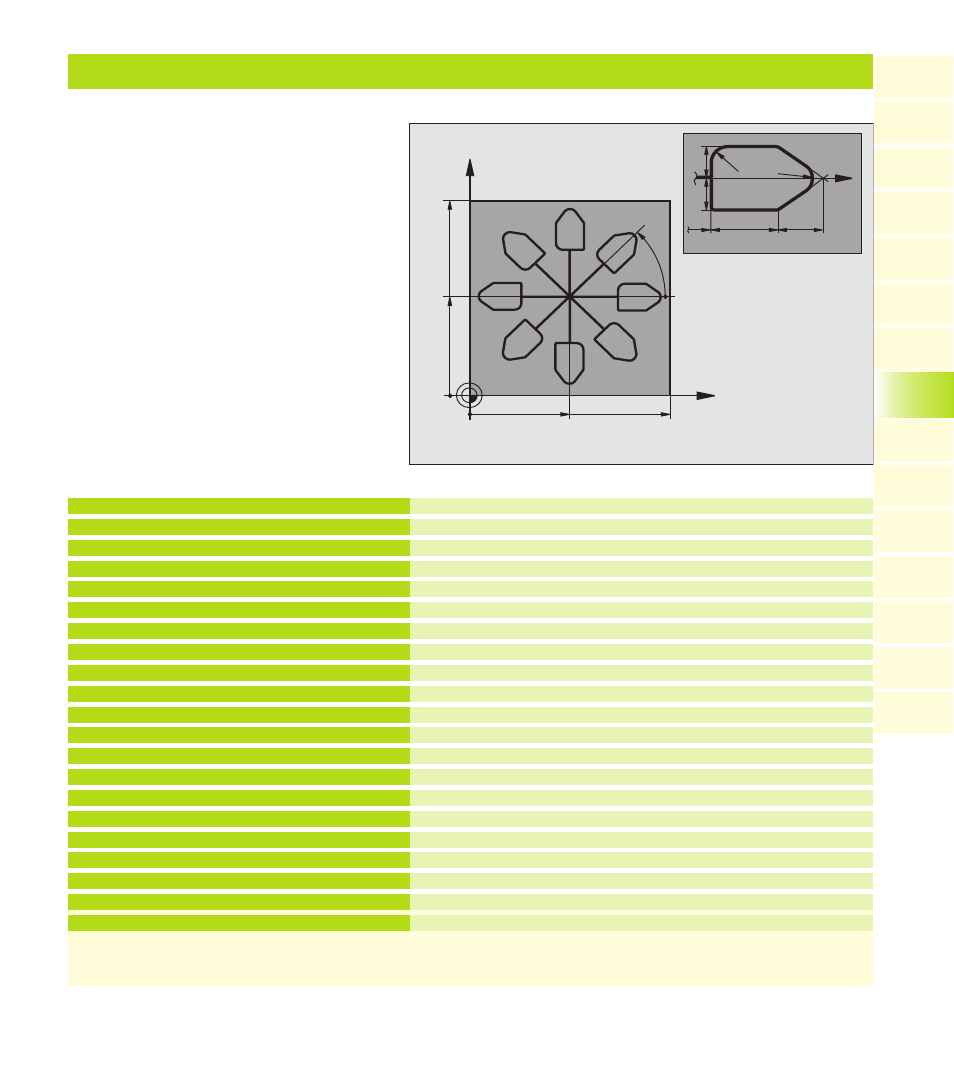

Ejemplo: Traslación de coordenadas
Definición del bloque
Definición de la hta.
Llamada a la hta.
Retirar la hta.
Desplazamiento del punto cero al centro
Llamada al fresado
Fijar una marca para la repetición parcial del programa
Giro a 45° en incremental
Llamada al fresado
Retroceso a LBL 10; en total siete veces
Anular el giro
Anular el desplazamiento del punto cero
Retirar la hta., final del programa
0 BEGIN PGM KOUMR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL DEF 1 L+0 R+1
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 F MAX
6 CYCL DEF 7.0 PUNTO CERO
7 CYCL DEF 7.1 X+65
8 CYCL DEF 7.2 Y+65
9 CALL LBL 1
10 LBL 10
11 CYCL DEF 10.0 GIRO
12 CYCL DEF 10.1 IROT+45
13 CALL LBL 1
14 CALL LBL 10 REP 7/7
15 CYCL DEF 10.0 GIRO
16 CYCL DEF 10.1 ROT+0
17 CYCL DEF 7.0 PUNTO CERO
18 CYCL DEF 7.1 X+0
19 CYCL DEF 7.2 Y+0
20 L Z+250 R0 F MAX M2
Desarrollo del programa
■ Traslación de coordenadas en el pgm principal
■ Mecanizado en el subprograma 1 (véase “9
Programación: Subprogramas y repeticiones
parciales de un programa“)
8.7 Ciclos par
a la tr
aslación de coor
denadas
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
