8 Programación: Ciclos 200
PLANO INCLINADO DE MECANIZADO (ciclo 19)
Las funciones para la inclinación del plano de mecanizado
son ajustadas por el constructor de la máquina al TNC y a
la máquina. En determinados cabezales basculantes (o
mesas basculantes) el constructor de la máquina determina
si los ángulos programados en el ciclo se interpretan como
coordenadas del eje giratorio o como ángulo en el espacio.
Rogamos consulten el manual de su máquina.
La inclinación del plano de mecanizado se realiza siempre
alrededor del punto cero activado.
Véase Bases “2.5 Inclinación del plano de mecanizado“:
¡leer este apartado entero!
Activación

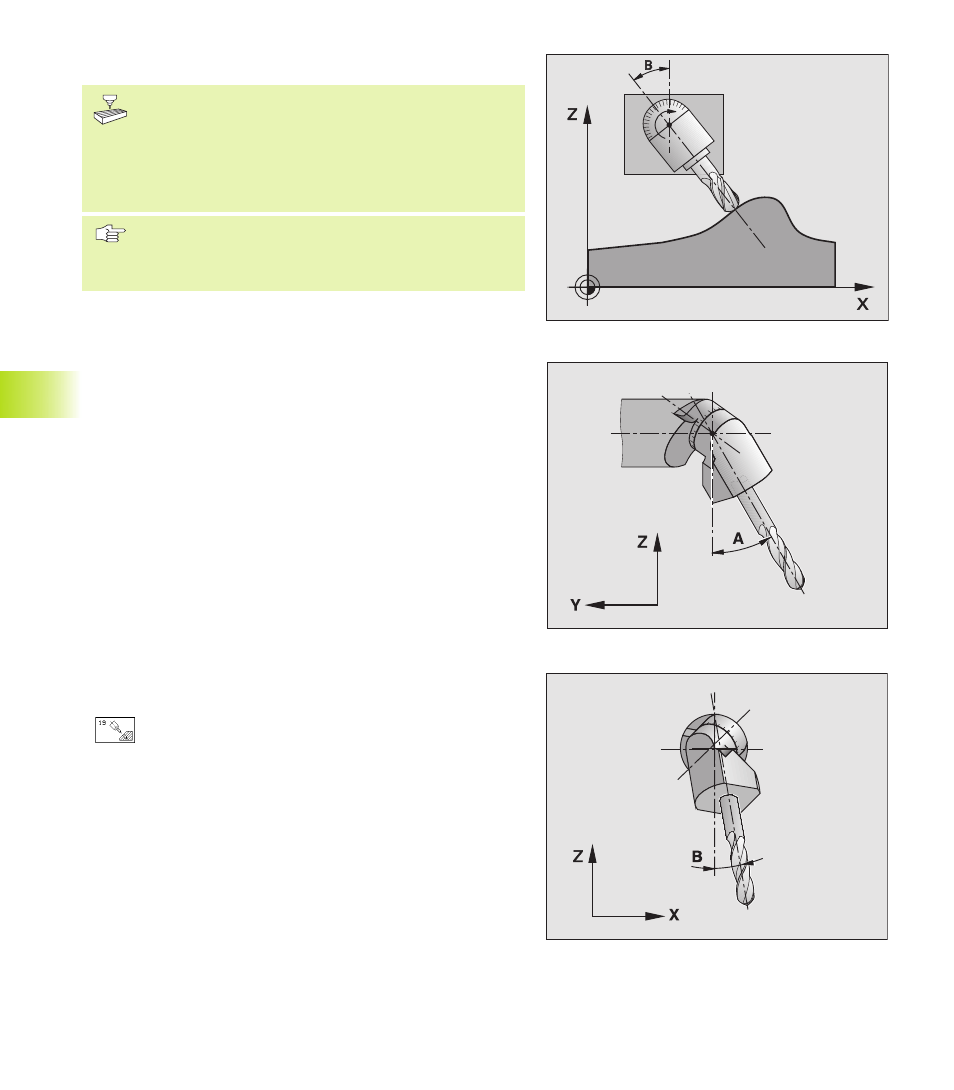

En el ciclo 19 se define la posición del plano de mecanizado
mediante la introducción de ángulos de inclinación. Los ángulos
introducidos describen o bien directamente la posición de los ejes
basculantes (véase figura de arriba a la derecha) o bien los
componentes angulares de un vector en el espacio (depende de la
máquina, véase la figura del centro a la derecha).
Si se programan los componentes angulares del vector en el
espacio, el TNC calcula automáticamente la posición angular de los
ejes basculantes. El TNC calcula la posición del vector en el espacio,
es decir, la posición del je de la hta., mediante el giro según el
sistema de coordenadas fijo de la máquina. La secuencia de los
giros para el cálculo del vector en el espacio es fija: el TNC gira
primero el eje A, después el eje B y a continuación el eje C.
El ciclo 19 se activa a partir de su definición en el programa. Tan
pronto como se desplaza un eje en el sistema inclinado, se activa la
corrección para dicho eje. Si se quiere calcular la corrección en
todos los ejes se deberán desplazar todos los ejes.
Si se ha fijado la funcion INCLINACION EJECUCIÓN DEL
PROGRAMA en ACTIVO en el modo de funcionamiento MANUAL
(véase “2.5 Inclinación del plano de mecanizado“) el valor angular
introducido en dicho menú se sobreescribe con el ciclo 19 PLANO
INCLINADO DE MECANIZADO:
ú EJE DE GIRO Y ANGULO DE GIRO: Eje de giro
inclinado con el correspondiente ángulo de giro; los
ejes de giro A, B y C se programan mediante softkeys.
Anulación
Para anular los ángulo de inclinación, se define de nuevo el ciclo PLANO
INCLINADO DE MECANIZADO y se introduce en todos los ejes
giratorios 0°. A continuación se define de nuevo el ciclo PLANO
INCLINADO DE MECANIZADO y se contesta a la pregunta del diálogo
con la tecla “NO ENT“. De esta forma se desactiva la función.
