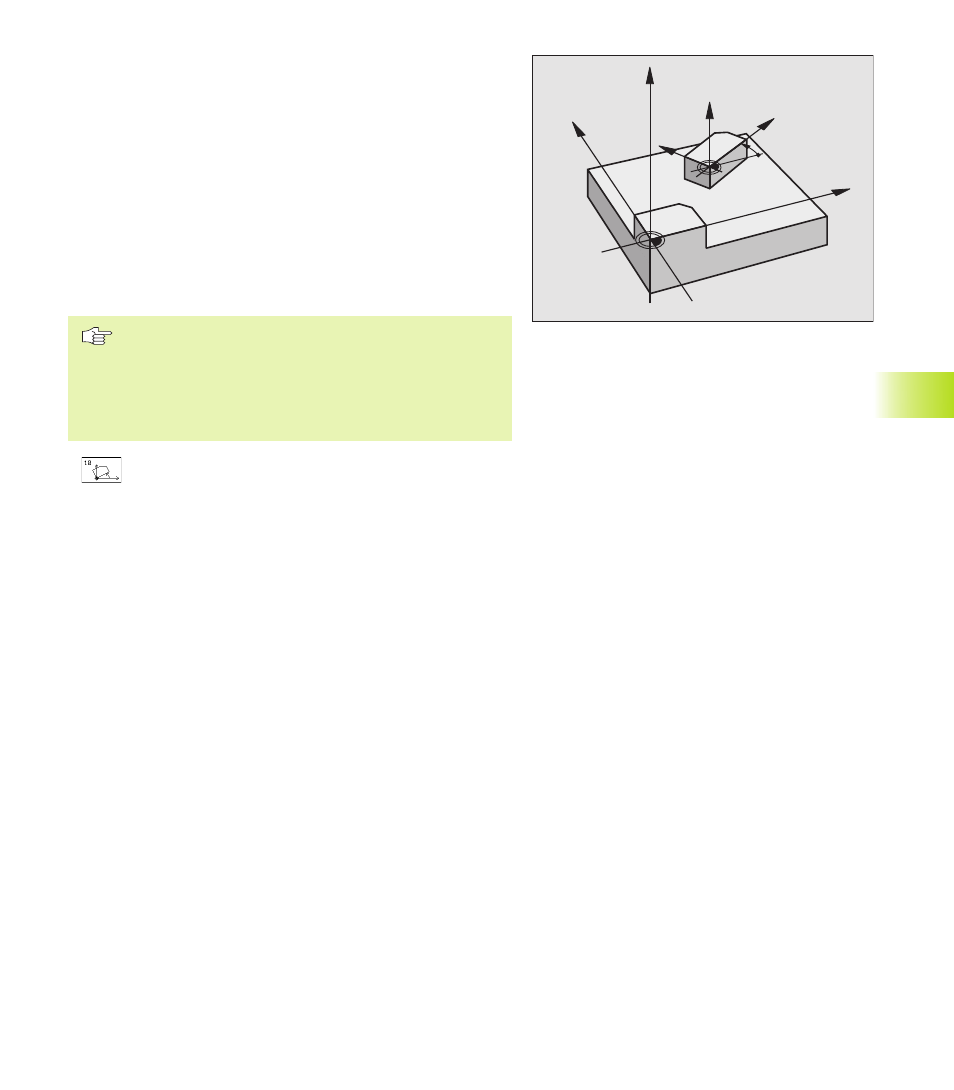

GIRO (ciclo 10)
Dentro de un programa el TNC puede girar el sistema de coordenadas
en el plano de mecanizado según el punto cero activado.
Activación
El GIRO se activa a partir de su definición en el programa. El giro
también actua en el modo de funcionamiento POSICIONAMIENTO
MANUAL. El TNC visualiza los ángulo de giro activados en la
visualización de estados adicional.
Eje de referencia para el ángulo de giro:
■ Plano X/Y Eje X
■ Plano Y/Z Eje Y
■ Plano Z/X Eje de la hta.
Antes de la programación deberá tenerse en cuenta
El TNC elimina una corrección de radio activada mediante
la definición del ciclo 10. Si es preciso se programa de
nuevo la corrección de radio.
Después de haber definido el ciclo 10, deberán
desplazarse todos los ejes para activar el giro.
ú GIRO: Introducir el ángulo de giro en grados (°) .
Campo de introducción: -360° a +360° (valores
absolutos o incrementales)
Anulación
Se programa de nuevo el ciclo GIRO indicando el ángulo de giro 0°.
