239 HEIDENHAIN TNC 426

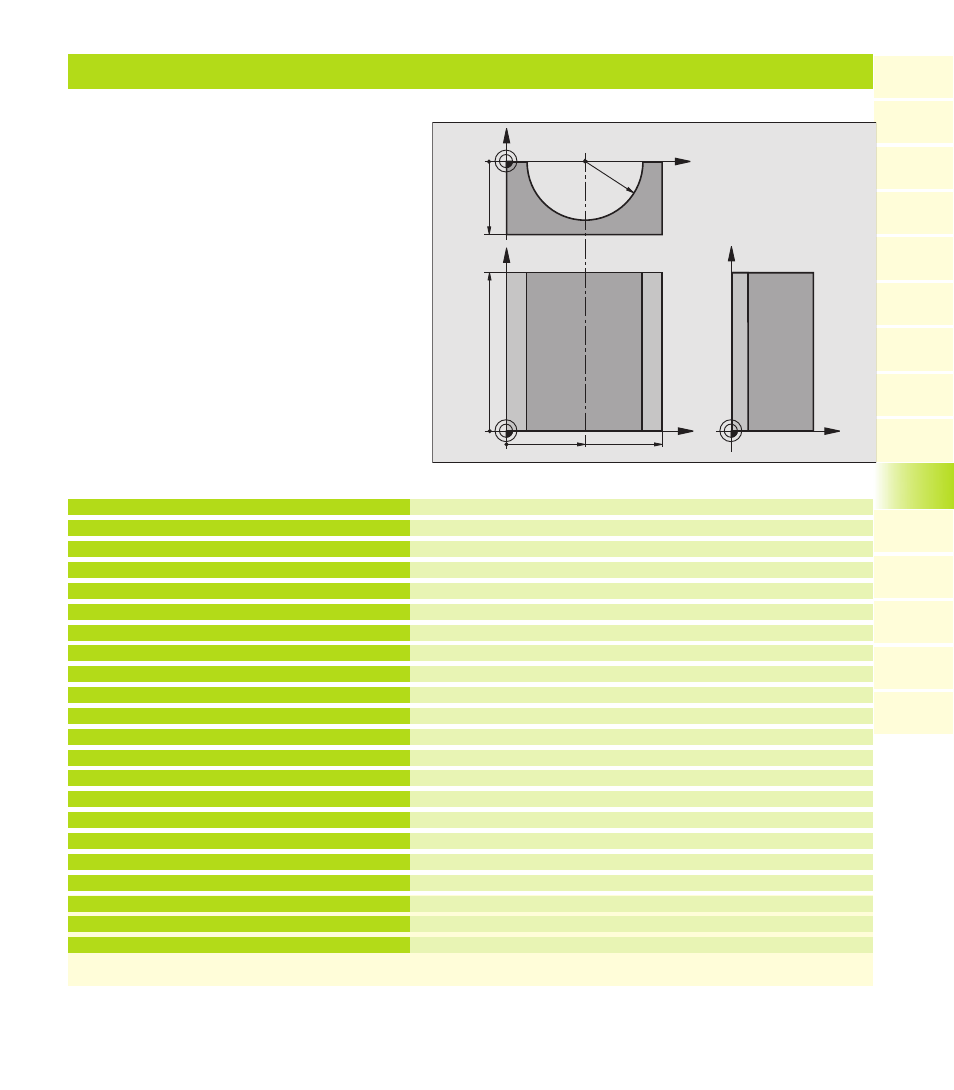

Ejemplo: Cilindro concavo con fresa esférica
Centro eje X
Centro eje Y
Centro eje Z
Angulo inicial en el espacio (plano Z/X)
Angulo final en el espacio (plano Z/X)
Radio del cilindro
Longitud del cilindro
Posición de giro en el plano X/Y
Sobremedida del radio del cilindro
Avance al profundizar
Avance de fresado
Número de pasos
Definición del bloque
Definición de la hta.
Llamada a la hta.
Retirar la hta.
Llamada al mecanizado
Anular la sobremedida
Llamada al mecanizado
Retirar la hta., final del programa
0 BEGIN PGM ZYLIN MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +0
3 FN 0: Q3 = +0
4 FN 0: Q4 = +90
5 FN 0: Q5 = +270
6 FN 0: Q6 = +40
7 FN 0: Q7 = +100
8 FN 0: Q8 = +0
9 FN 0: Q10 = +5
10 FN 0: Q11 = +250
11 FN 0: Q12 = +400
12 FN 0: Q13 = +90
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+3
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 F MAX
18 CALL LBL 10
19 FN 0: Q10 = +0
20 CALL LBL 10
21 L Z+100 R0 F MAX M2
Desarrollo del programa
■ El programa sólo funciona con una fresa esférica
■ El contorno del cilindro se calcula mediante
muchas rectas pequeñas (se define con Q13).
Cuantos más puntos se definan, mejor será el
contorno.
■ El cilindro se fresa en cortes longitudinales (aquí:
paralelos al eje Y)
■ El sentido del fresado se determina mediante el
ángulo inicial y el ángulo final en el espacio:
Mecanizado en sentido horario:
Angulo inicial > ángulo final
Mecanizado en sentido antihorario:
Angulo inicial < ángulo final
■ El radio de la hta. se corrige automáticamente
1
0
.1
0 Ejemplos de pr
ogr
amación
X
Y
50 100
100
Z
Y
X
Z
-50
R40
