177 HEIDENHAIN TNC 426

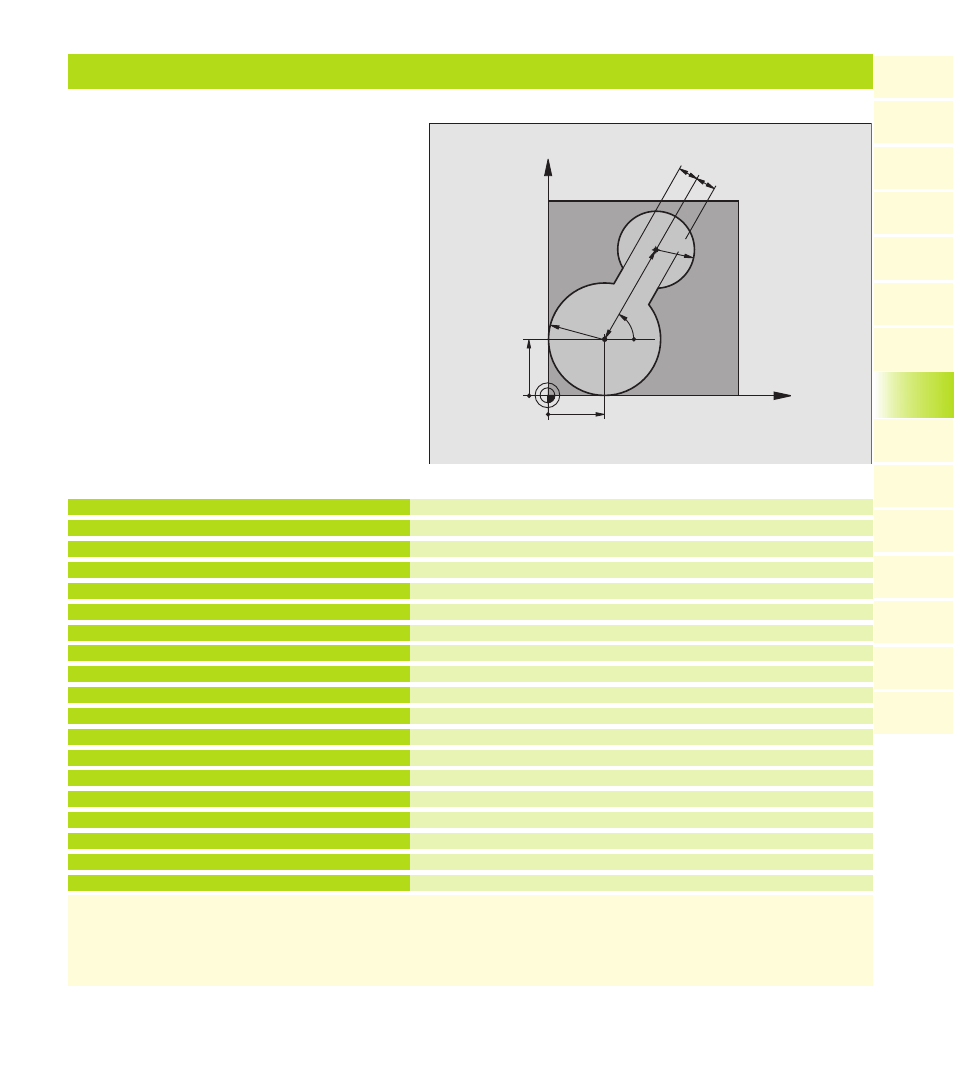

Ejemplo: Desbaste y acabado posterior de una cajera
Definición del bloque
Definición de la hta. para el Desbaste previo
Definición de la hta. para el Desbaste posterior
Llamada a la hta. para el Desbaste previo
Retirar la hta.
Determinar el subprograma del contorno
Determinar los parámetros de mecanizado generales
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+15
4 TOOL DEF 2 L+0 R+7,5
5 TOOL CALL 1 Z S2500
6 L Z+250 R0 F MAX
7 CYCL DEF 14.0 CONTORNO
8 CYCL DEF 14.1 LABEL CONTORNO 1
9 CYCL DEF 20.0 DATOS DEL CONTORNO
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO TRAYECTORIA
Q3=+0 ;SOBREMEDIDA LATERAL
Q4=+0 ;SOBREMEDIDA PROFUNDIDAD
Q5=+0 ;COORD. SUPERFICIE PIEZA
Q6=2 ;DISTANCIA DE SEGURIDAD
Q7=+100 ;ALTURA DE SEGURIDAD
Q8=0,1 ;RADIO DE REDONDEO
Q9=-1 ;SENTIDO DE GIRO
8.5 Ciclos SL
X
Y
30
30
R30
R20
60°
55
10
10
