70

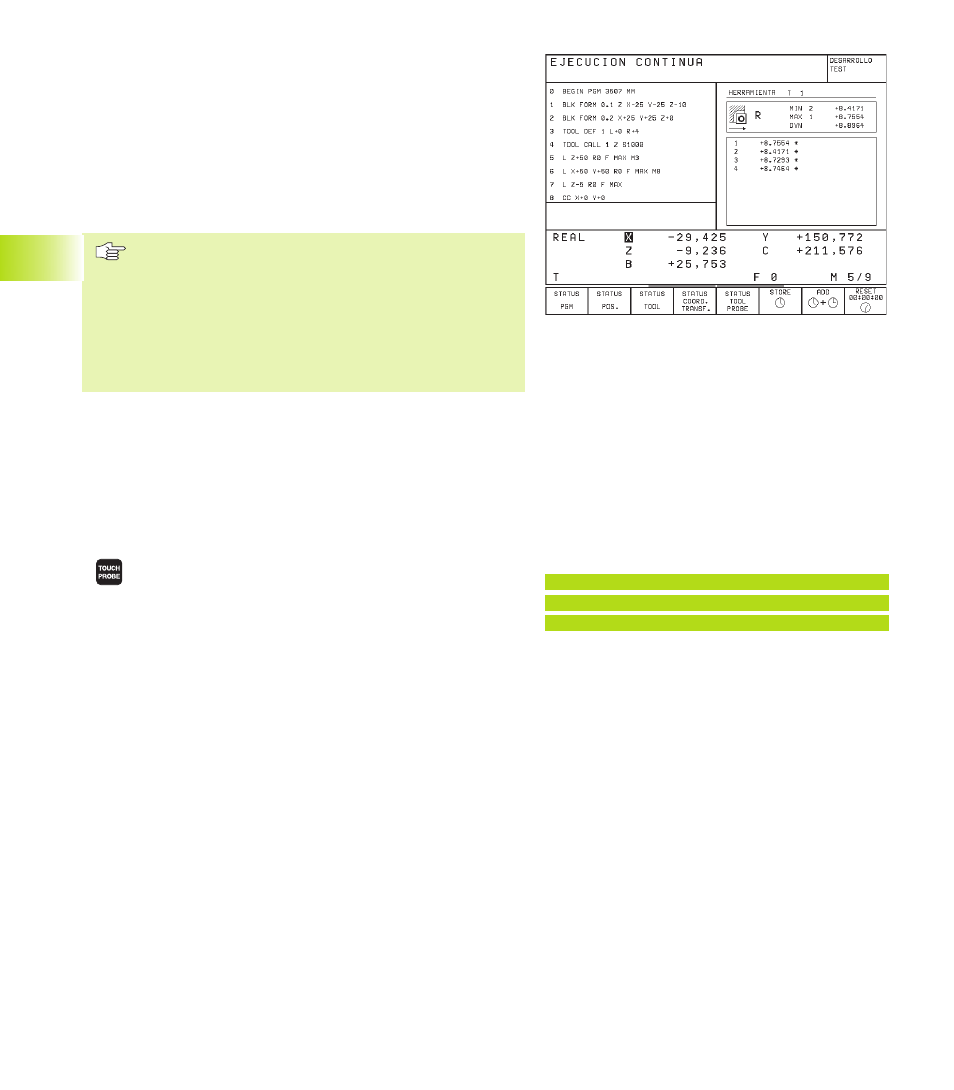

Visualización de los resultados de la medición
Con la softkey STATUS TOOL PROBE se pueden marcar los
resultados de la medición de herramientas en la visualización
adicional de estados (en los modos de funcionam. de Máquina). El
TNC muestra a la izquierda el programa y a la derecha los
resultados de la medición. Los valores que sobrepasan la tolerancia
de desgaste admisible se caracterizan con un “
∗
“ y los valores que
sobrepasan la tolerancia de rotura admisible con una “B“.
Calibración del TT 120
Antes de calibrar deberá introducirse el radio y la longitud
exactos de la herramienta de calibración en la tabla de
herramientas TOOL.T.
En los parámetros de máquina 6580.0 a 6580.2 deberá
estar determinada la posición del TT 120 en el espacio de
trabajo de la máquina.
Si se modifica uno de los parámetros de máquina 6580.0
a 6580.2 hay que calibrar de nuevo.
El TT 120 se calibra con el ciclo de palpación TCH PROBE 30.
El proceso de calibración se desarrolla de forma automática. El TNC
calcula también automáticamente la desviación media de la hta. de
calibración. Para ello el TNC gira el cabezal 180°, en la mitad del
ciclo de calibración.
Como herramienta de calibración se utiliza una pieza
completamente cilíndrica, p.ej. un macho cilíndrico. El TNC
memoriza los valores de calibración y los tiene en cuenta para
mediciones de herramienta posteriores.
ú Programación del ciclo de calibración: Pulsar la tecla
TOUCH PROBE en el modo de funcionamiento
MEMORIZAR/EDITAR PROGRAMA
ú TCH PROBE 30 TT CALIBRAR: Seleccionar con las
teclas cursoras el ciclo 30 TT CALIBRAR
ú ALTURA DE SEGURIDAD: Introducir la posición del
cabezal, en la cual queda excluida una colisión con
alguna pieza o utillaje.
Ejemplos de frases NC
6 TOOL CALL 1 Z
7 TCH PROBE 30.0 CALIBRACION TT
8 TCH PROBE 30.1 ALTURA: +90
5 Programación: Herramientas
5.5 Medición de her
ramientas con
T
T
120
