79 HEIDENHAIN TNC 426
Posicionamiento previo
Posicionar previamente la herramienta al principio del programa de
mecanizado, de forma que no se dañe la herramienta o la pieza.
Elaboración de frases de pgm con las teclas de tipos de trayectoria
Con las teclas grises para los tipos de trayectoria se abre el diálogo
en texto claro. El TNC pregunta sucesivamente por los datos
necesarios y añade esta frase en el programa de mecanizado.

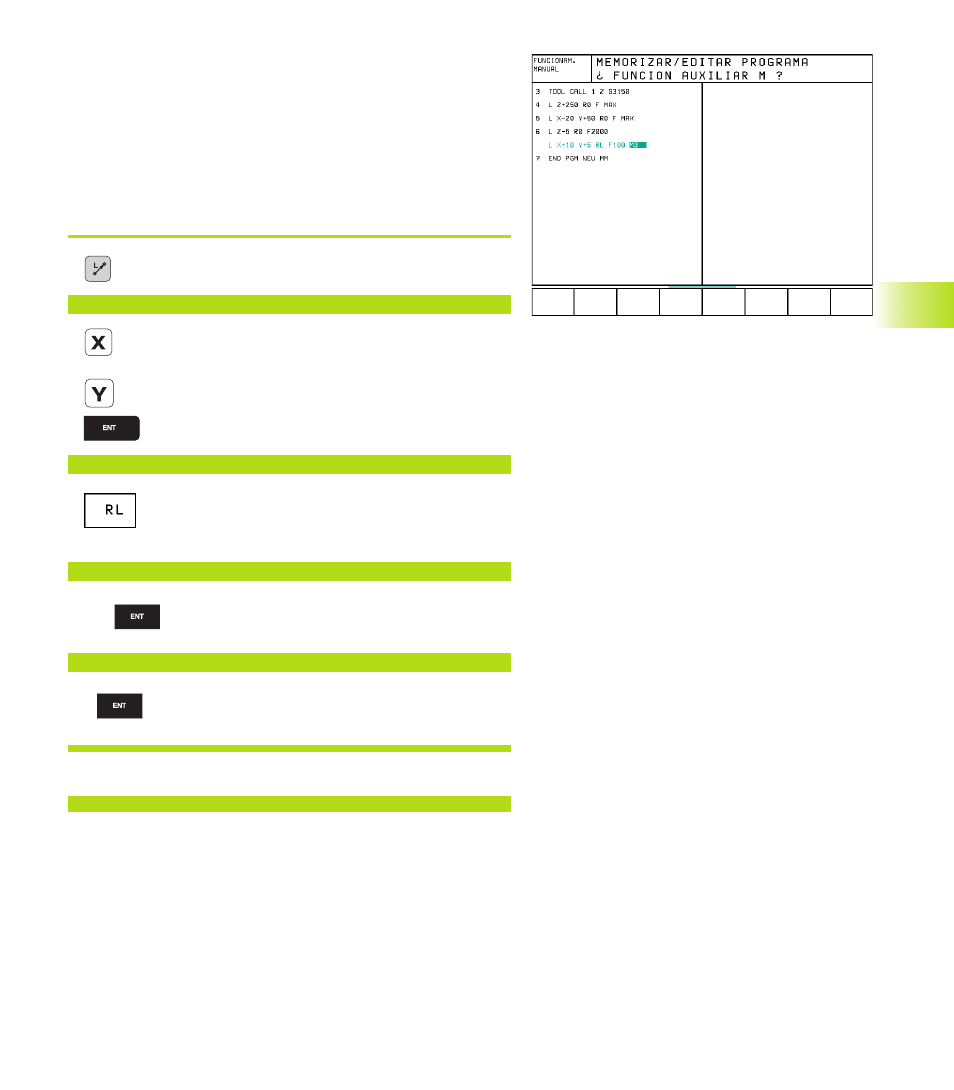

Ejemplo: Programación de una recta:
Abrir el diálogo de programación, p.ej, recta
C O O R D E N A D A S ?
<
10 Introducir las coordenadas del punto final de la
recta
5
CORREC. DE RADIO: RL/RR/SIN CORRECCION ?
<
Seleccionar la corrección de radio: p.ej. pulsar la
softkey RL, la hta. se desplaza por la izq. del
contorno
AVANCE F=? / F MAX = ENT
<
100
Introducir el avance y confirmar con la tecla
ENT: p.ej. 100 mm/min
FUNCION AUXILIAR M ?
<
3
Introducir la función auxiliar, p.ej. M3 y finalizar
el diálogo con la tecla ENT
El programa de mecanizado indica la frase:
L X+10 Y+5 RL F100 M3
6.2 Bases del tipo de trayectoria
