102 6 Programación: Programación de contornos
6.6 Tipos de trayectoria -
Programación libre de contornos FK
Bases
Los planos de piezas no acotados contienen a menudo indicaciones
de coordenadas que no se pueden introducir mediante las teclas
grises de díalogo. Por ejemplo
■ puede haber coordenadas conocidas de la trayectoria del
contorno o en su proximidad
■ se pueden referir a indicaciones de coordenadas de otra
trayectoria del contorno
■ pueden conocerse las indicaciones de la dirección y del recorrido
del contorno
Este tipo de indicaciones se programan directamente con la
programación libre de contornos FK. El TNC calcula el contorno con
las indicaciones de coordenadas conocidas y con el diálogo de

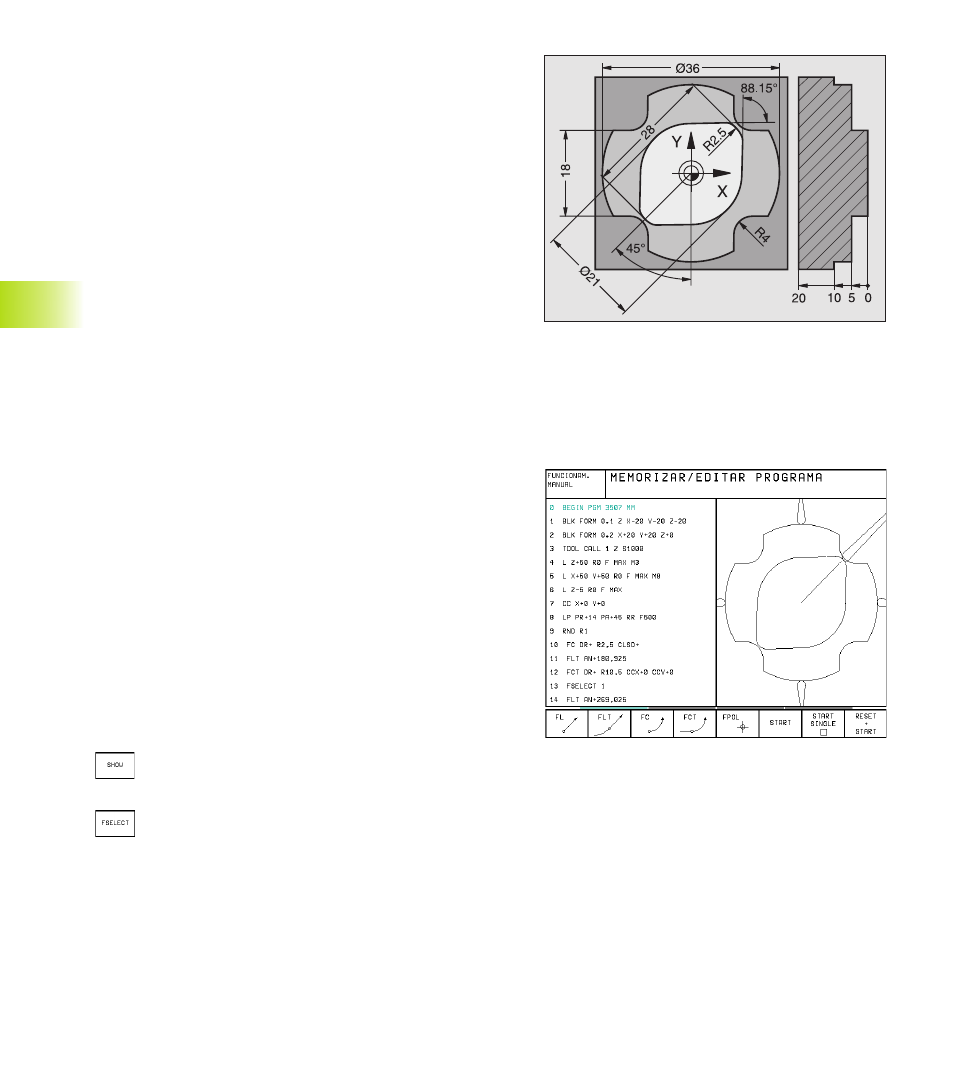

programación del gráfico FK interactivo. La figura de arriba a la
derecha muestra una acotación que se introduce sencillamente a
través de la programación FK.
Gráfico de la programación FK
Si faltan las indicaciones de las coordenadas, es dificil determinar el
contorno de una pieza. En estos casos el TNC muestra diferentes
soluciones en el gráfico FK y Vd. selecciona la correcta. El gráfico
FK representa el contorno de la pieza con diferentes colores:
blanco La trayectoria del contorno está claramente
determinado
verde Los datos introducidos indican varias soluciones; Vd.
selecciona la correcta
rojo Los datos introducidos no son suficientes para
determinar la trayectoria del contorno; hay que
introducir más datos
Si los datos indican varias soluciones y la trayectoria del contorno se
visualiza en color verde, se selecciona el contorno correcto:
ú Pulsando la softkey SHOW las veces que sean
necesarias hasta que se visualice correctamente el
contorno deseado
ú La trayectoria del contorno visualizada corresponde al
plano: se pulsa la softkey FSELECT
Las trayectorias representadas en color verde deberán
determinarse lo antes posible con FSELECT, para limitar la
ambigüedad de las trayectorias siguientes del contorno.
