133 HEIDENHAIN TNC 426

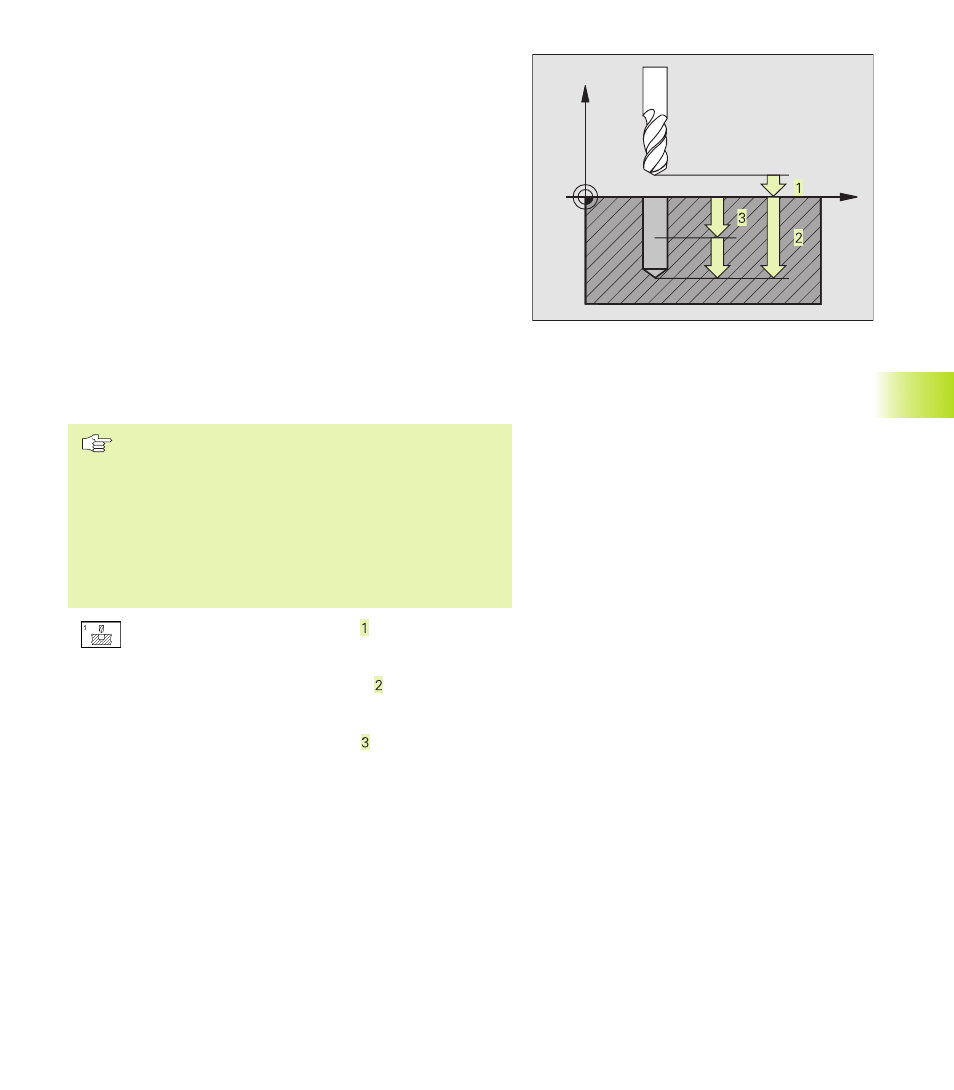

TALADRADO PROFUNDO (ciclo 1)
1 La herramienta taladra con el avance introducido desde la posición
actual hasta la primera PROFUNDIDAD DE PASADA
2 Después el TNC retira la herramienta en marcha rápida FMAX y
vuelve a desplazarse hasta la primera PROFUNDIDAD DE PASADA,
reduciendo la distancia de parada previa t.
3 El control calcula automáticamente la distancia de parada previa:
■ Profundidad de taladrado hasta 30 mm: t = 0,6 mm
■ Profundidad de taladrado más de 30 mm: t = profundidad /50
máxima distancia de parada previa: 7 mm
4 A continuación la herramienta se desplaza con el AVANCE F
introducido hasta la siguiente PROFUNDIDAD DE PASADA
5 El TNC repite este proceso (1 a 4) hasta alcanzar la PROFUNDIDAD
DE TALADRADO programada
6 En la base del taladro, una vez transcurrido el tiempo de espera
para el desahogo de la viruta, el TNC retira la herramienta a la posición
inicial con FMAX.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) del plano de mecanizado con
corrección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la herramienta (distancia de seguridad
sobre la superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado.
ú DISTANCIA DE SEGURIDAD (valor incremental):
Distancia entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú PROFUNDIDAD DE TALADRADO (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro (extremo del cono del taladro)
ú PROFUNDIDAD DE PASADA (valor incremental):
Medida, según la cual la herramienta penetra cada vez
en la pieza. El TNC se desplaza en un único paso de
mecanizado a la PROFUNDIDAD TOTAL cuando:
■ la PROF. DE PASADA y la PROF. TOTAL son iguales
■ la PROFUNDIDAD DE PASADA es mayor a la
PROFUNDIDAD TOTAL
La PROFUNDIDAD TOTAL no tiene por que ser múltiplo
de la PROFUNDIDAD DE PASADA.
ú TIEMPO DE ESPERA EN SEGUNDOS: Tiempo que
precisa la hta. en el fondo del taladro para desahogar la
viruta
ú AVANCE F: Velocidad de desplazamiento de la hta. al
taladrar en mm/min
8.Ciclos de taladrado
X
Z
