8 Programación: Ciclos 162

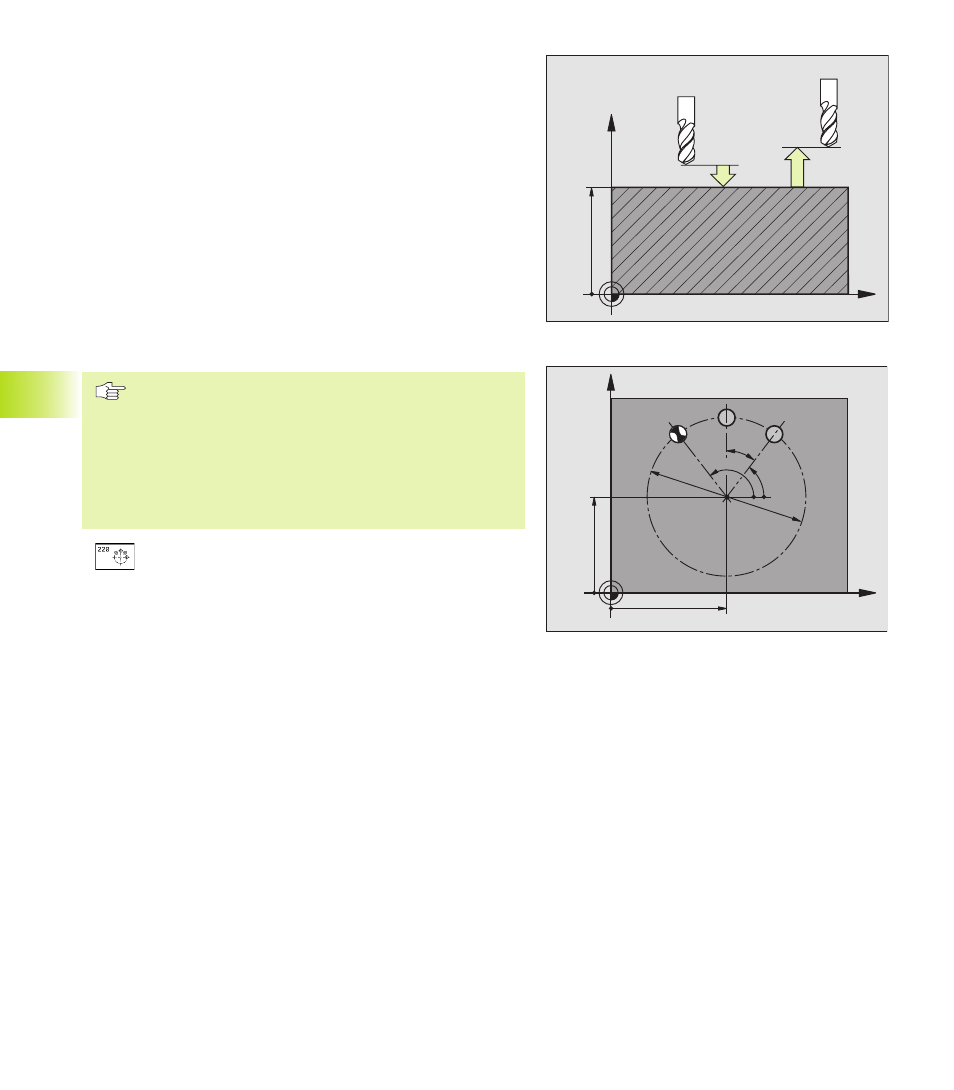

FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo 220)
1 El TNC posiciona la hta. desde la posición actual al punto de
partida del primer mecanizado
Secuencia:
■ llegada a la 2ª DISTANCIA DE SEGURIDAD (eje de la hta.)
■ llegada al punto de partida en el plano de mecanizado
■ llegada a la DISTANCIA DE SEGURIDAD sobre la superficie de
la pieza (eje del cabezal)
2 A partir de aquí el TNC ejecuta el último ciclo de mecanizado
definido
3 A continuación el TNC posiciona la hta. según un movimiento
lineal sobre el punto de partida del siguiente mecanizado; para ello
la hta. se encuentra a la DISTANCIA DE SEGURIDAD (o 2ª
DISTANCIA DE SEGURIDAD)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos
los mecanizados
Antes de la programación deberá tenerse en cuenta
El ciclo 220 se activa a partir de su definición , es decir el
ciclo 220 llama automáticamente al último ciclo de
mecanizado definido
Si se combina uno de los ciclos 200 a 215 con el ciclo
220 se activan la DISTANCIA DE SEGURIDAD, la
superficie de la pieza y la 2ª DISTANCIA DE SEGURIDAD
del ciclo 220.
ú CENTRO 1er eje Q216 (valor absoluto): Pto. central del
círculo teórico en el eje principal del plano de mecanizado
ú CENTRO 2º eje Q217 (valor absoluto): Pto. central del
círculo teórico en el eje transversal del plano de
mecanizado
ú DIAMETRO DEL CIRCULO TEORICO Q244: Diámetro
del círculo teórico
ú ANGULO INICIAL Q245 (valor absoluto): Angulo entre
el eje principal del plano de mecanizado y el punto inicial
del primer mecanizado sobre el círculo teórico
ú ANGULO FINAL Q246 (valor absoluto): Angulo entre el
eje principal del plano de mecanizado y el punto final del
mecanizado sobre el círculo teórico; introducir el
ANGULO FINAL diferente al ANGULO INICIAL; si el
ANGULO FINAL es mayor al ANGULO INICIAL, la
dirección del mecanizado es en sentido antihorario, de
lo contrario el mecanizado es en sentido horario
ú INCREMENTO ANGULAR Q247 (valor incremental):
Angulo entre dos puntos a mecanizar sobre el círculo
teórico; cuando el INCREMENTO ANGULAR es igual a
cero, el TNC calcula el INCREMENTO ANGULAR entre
el ANGULO INICIAL Y EL ANGULO FINAL; cuando se
introduce un INCREMENTO ANGULAR, el TNC no tiene
en cuenta el ANGULO FINAL; el signo del INCREMENTO
ANGULAR determina la dirección del mecanizado
(- = sentido horario)
8.4 Ciclos para la elaboración de figuras de puntos
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
