181 HEIDENHAIN TNC 426

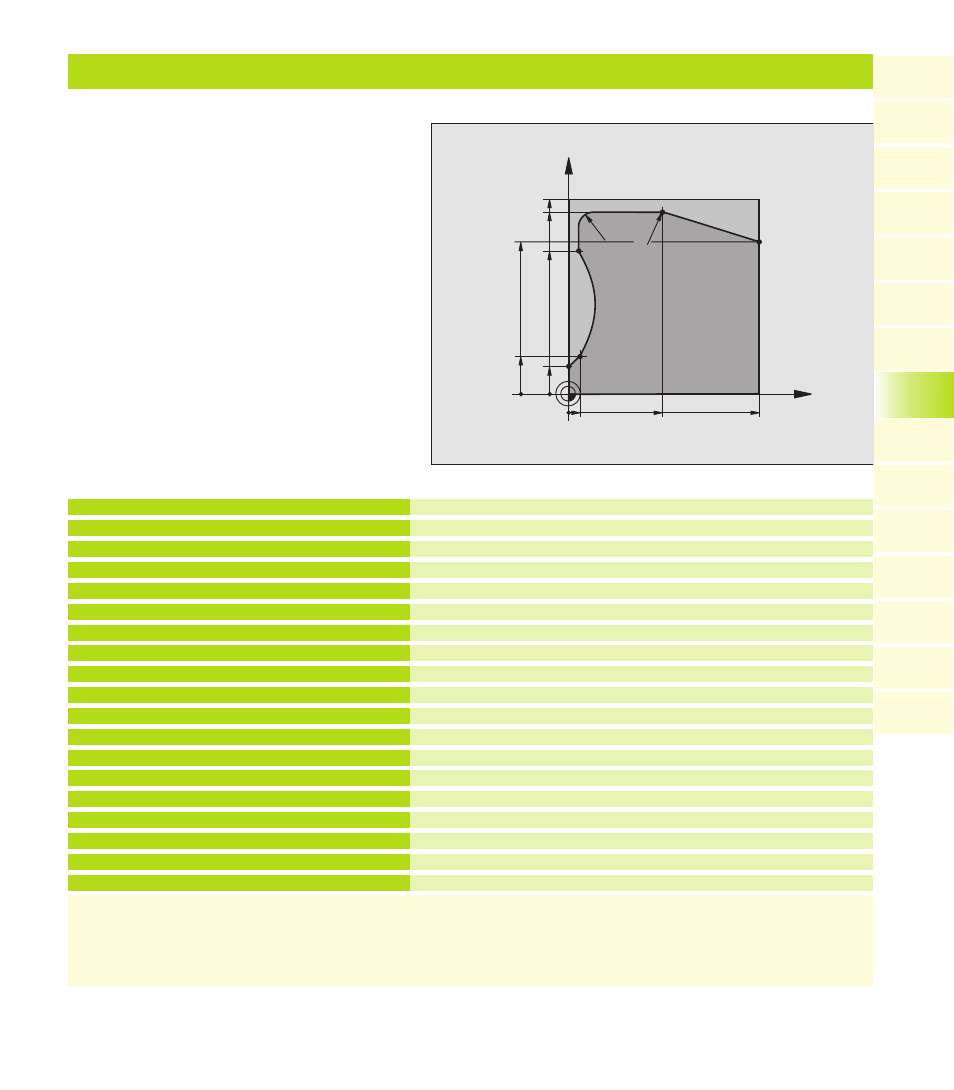

Ejemplo: Trazado del contorno
Definición del bloque
Definición de la hta.
Llamada a la hta.
Retirar la hta.
Determinar el subprograma del contorno
Determinar los parámetros del mecanizado
Llamada al ciclo
Retirar la hta., final del programa
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S2000
5 L Z+250 R0 F MAX
6 CYCL DEF 14.0 CONTORNO
7 CYCL DEF 14.1 LABEL CONTORNO 1
8 CYCL DEF 25.0 TRAZADO CONTORNO
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q5=+0 ;COORD. SUPERFICIE PIEZA
Q7=+250 ;ALTURA DE SEGURIDAD
Q10=5 ;PROFUNDIDAD DE PASADA
Q11=100 ;AVANCE PROFUNDIDAD
Q12=200 ;AVANCE FRESADO
Q15=+1 ;TIPO DE FRESADO
9 CYCL CALL M3
10 L Z+250 R0 F MAX M2
8.5 Ciclos SL
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
