247 HEIDENHAIN TNC 426
11.1 Gráficos
Conmutar la carátula de softkeys en el modo de funcionamiento
TEST DEL PROGRAMA hasta que aparezcan las siguientes softkeys:

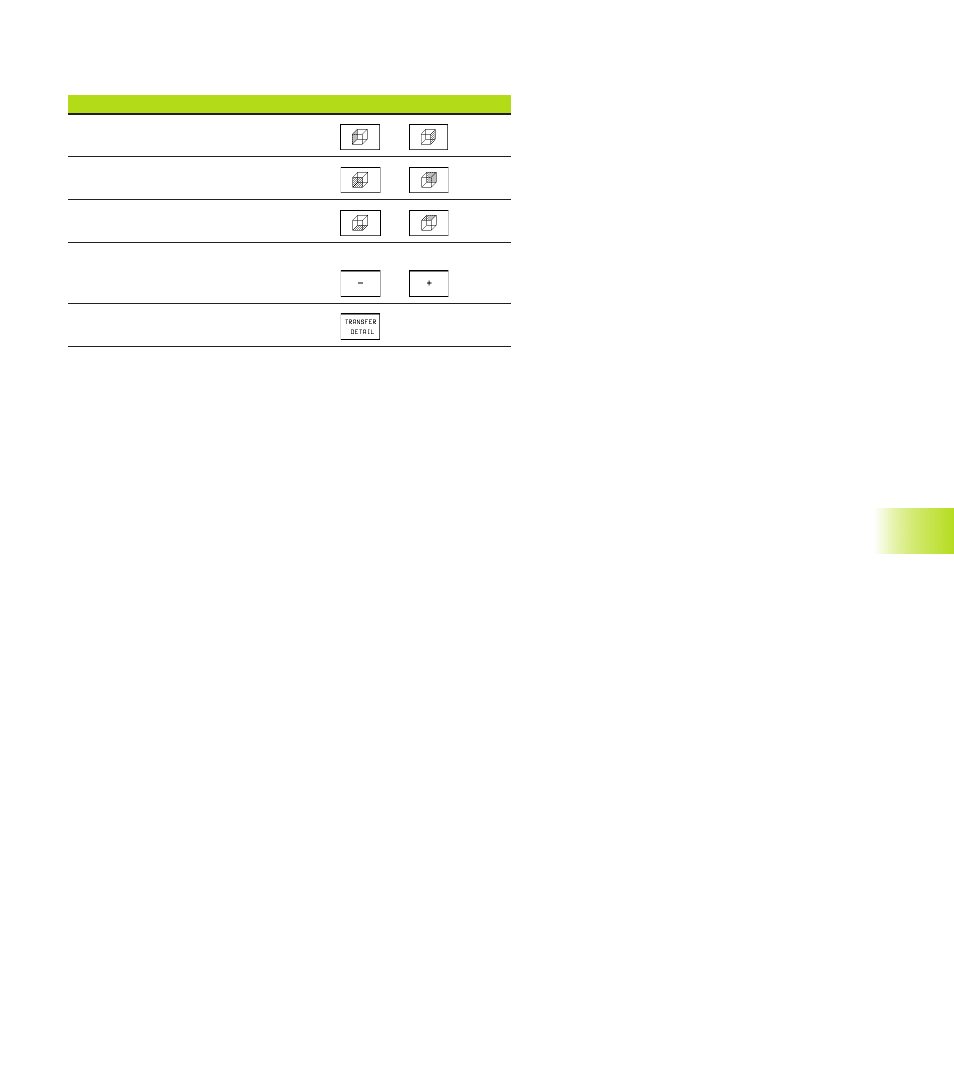

Función Softkeys
Seleccionar la parte izq./dcha. de la pieza
Seleccionar la parte posterior/frontal
Seleccionar la parte superior/inferior
Desplazar la superficie de la sección
para ampliar o reducir la pieza
Aceptar la sección
Modificar la ampliación de la sección
Veáse las softkeys en la tabla
ú Si es preciso para la simulación gráfica
ú Seleccionar el lado de la pieza con la softkey (tabla)
ú Ampliar o reducir la pieza: Pulsar la softkey “–“
o “+“
ú Aceptar la sección deseada: Pulsar la softkey
TRANSFER DETAIL
ú Iniciar de nuevo el test o la ejecución del pgm
Posición del cursor en la ampliación de una sección
Durante la ampliación de una sección el TNC muestra las
coordenadas del eje con el que se corta actualmente. Las
coordenadas corresponden al campo determinado para la
ampliación de la sección. A la izquierda de la barra el TNC muestra
la coordenada más pequeña del campo (punto MIN) y a la derecha
la más grande (punto MAX).
En una figura ampliada el TNC visualiza abajo a la derecha de la
pantalla MAGN.
Si el TNC no sigue reduciendo o ampliando la pieza se emite un
aviso de error en la venta del gráfico. Para eliminar dicho aviso se
vuelve a reducir o ampliar la pieza.
