12 Palpadores 3D 266
12.3Medición de piezas con palpadores 3D
Con el palpador 3D se pueden determinar::
■ coordenadas de la posición y con dichas coordenadas
■ dimensiones y ángulos de la pieza
Determinar las coordenadas de la posición de una
pieza centrada
ú Selección de la función de palpación: Pulsar la softkey
PROBING POS
ú Posicionar el palpador cerca del punto de palpación
ú Seleccionar la dirección de palpación y
simultáneamente el eje al que se refiere la
coordenada: Seleccionar con las teclas cursoras
ú Iniciar el proceso de palpación: Pulsar el arranque START
El TNC visualiza la coordenada del punto de palpación como PUNTO
DE REFERENCIA.
Determinar las coordenadas del punto de la esquina
en el plano de mecanizado
Determinar las coordenadas del punto de la esquina, tal como se
describe en “Esquina como punto de referencia“. El TNC indica las
coordenadas de la esquina palpada como PUNTO DE REFERENCIA.

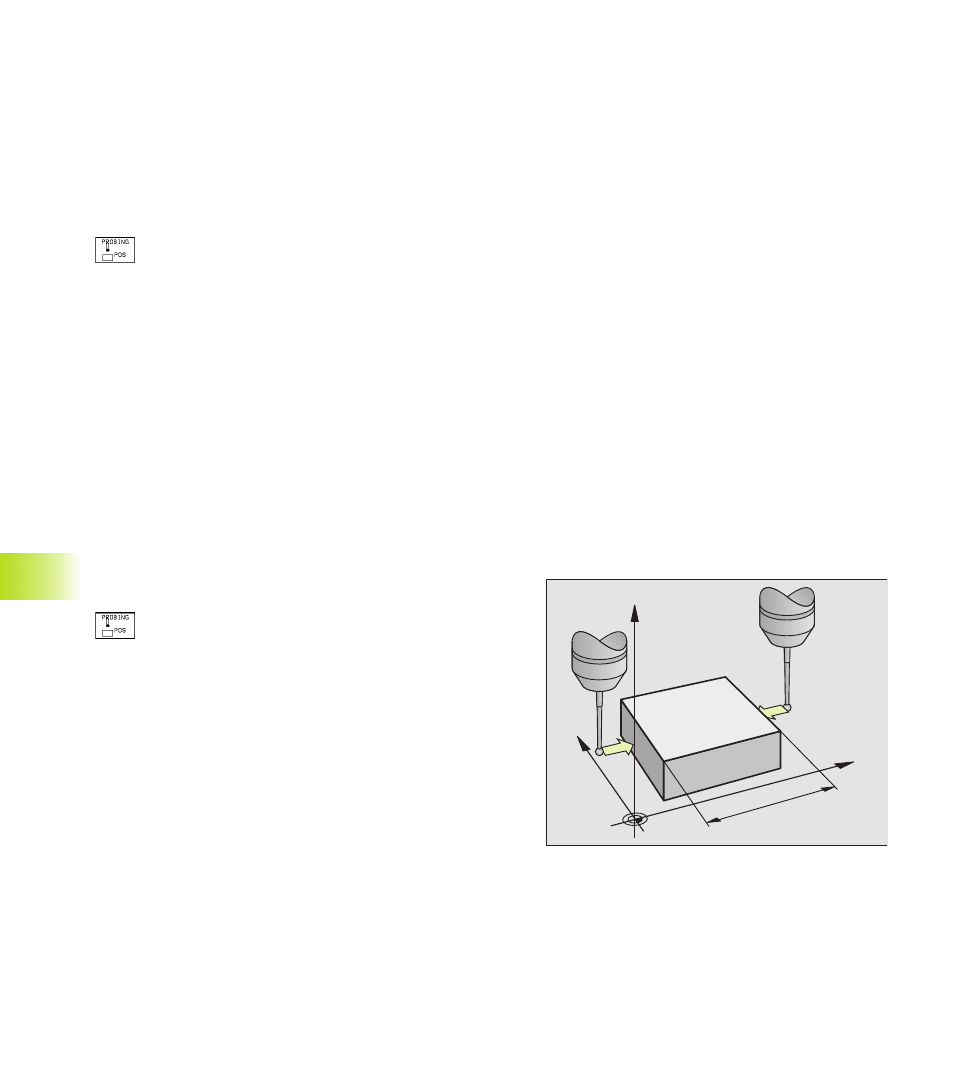

Determinar las dimensiones de la pieza
Seleccionar la función de palpación: Pulsar la softkey
PROBING POS
ú Posicionar el palpador cerca del primer punto de
palpación A
ú Seleccionar la dirección de palpación con las teclas
cursoras
ú Palpación: Accionar el pulsador externo START
ú Anotar el valor como PUNTO DE REFERENCIA (sólo
cuando se mantiene activado el punto de ref.
anteriormente fijado)
ú PUNTO DE REFERENCIA: Introducir “0“
ú Interrumpir el diálogo: Pulsar la tecla END
ú Seleccionar de nuevo la función de palpación: Pulsar la
softkey PROBING POS
12.3 Medición de piezas con palpador
es 3D
Y
X
Z
A
B
l
