29 HEIDENHAIN TNC 426

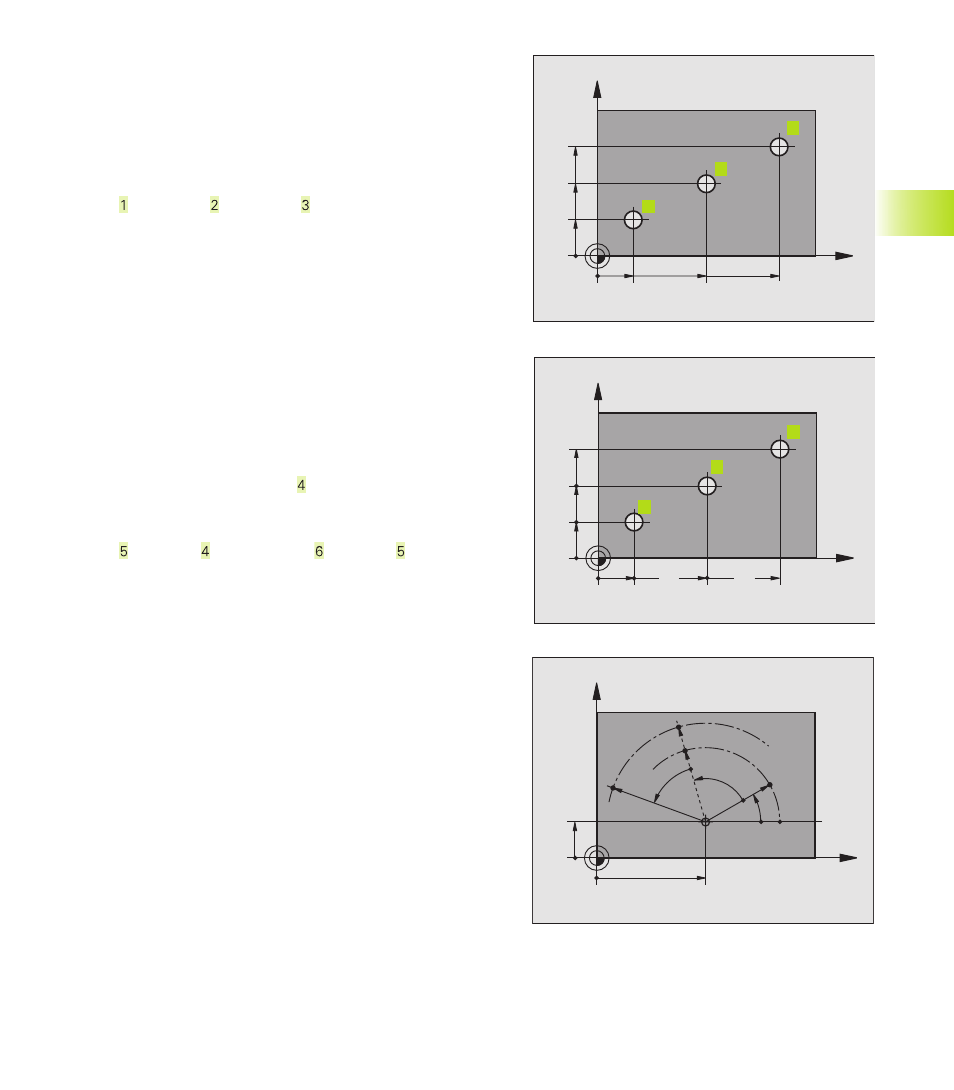

Posiciones absolutas e incrementales de la pieza
Posiciones absolutas de la pieza
Cuando las coordenadas de una posición se refieren al punto cero
de coordenadas (origen), dichas coordenadas se caracterizan como
absolutas. Cada posición sobre la pieza está determinada
claramente por sus coordenadas absolutas.
Ejemplo 1: Taladros en coordenadas absolutas
Taladro Taladro Taladro
X=10 mm X=30 mm X=50 mm
Y=10 mm Y=20 mm Y=30 mm
Posiciones incrementales de la pieza
Las coordenadas incrementales se refieren a la última posición de la
herramienta programada, que sirve como punto cero relativo. De
esta forma, en la elaboración del programa las coordenadas incre-
mentales indican la cota entre la última y la siguiente posición
nominal, según la cual se deberá desplazar la herramienta.
Una cota incremental se caracteriza con una “I“ delante de la
denominación del eje.
Ejemplo 2: Taladros en coordenadas incrementales
Coordenadas absolutas del taladro :
X= 10 mm
Y= 10 mm
Taladro referido a Taladro referido a
IX= 20 mm IX= 20 mm
IY= 10 mm IY= 10 mm
Coordenadas absolutas e incrementales en polares
Las coordenadas absolutas se refieren siempre al polo y al eje de
referencia angular.
Las coordenadas incrementales se refieren siempre a la última
posición de la herramienta programada.
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
4.1 Bases
X
Y
30
20
50 30 10
10
1
2
3
X
Y
20
10
10
20
10
10
6
5
4
