259 HEIDENHAIN TNC 426
Protocolo de los valores de medición en los ciclos de
palpación
El constructor de la máquina deberá preparar el TNC para
poder utilizar esta función. ¡Rogamos consulten el
manual de su máquina!

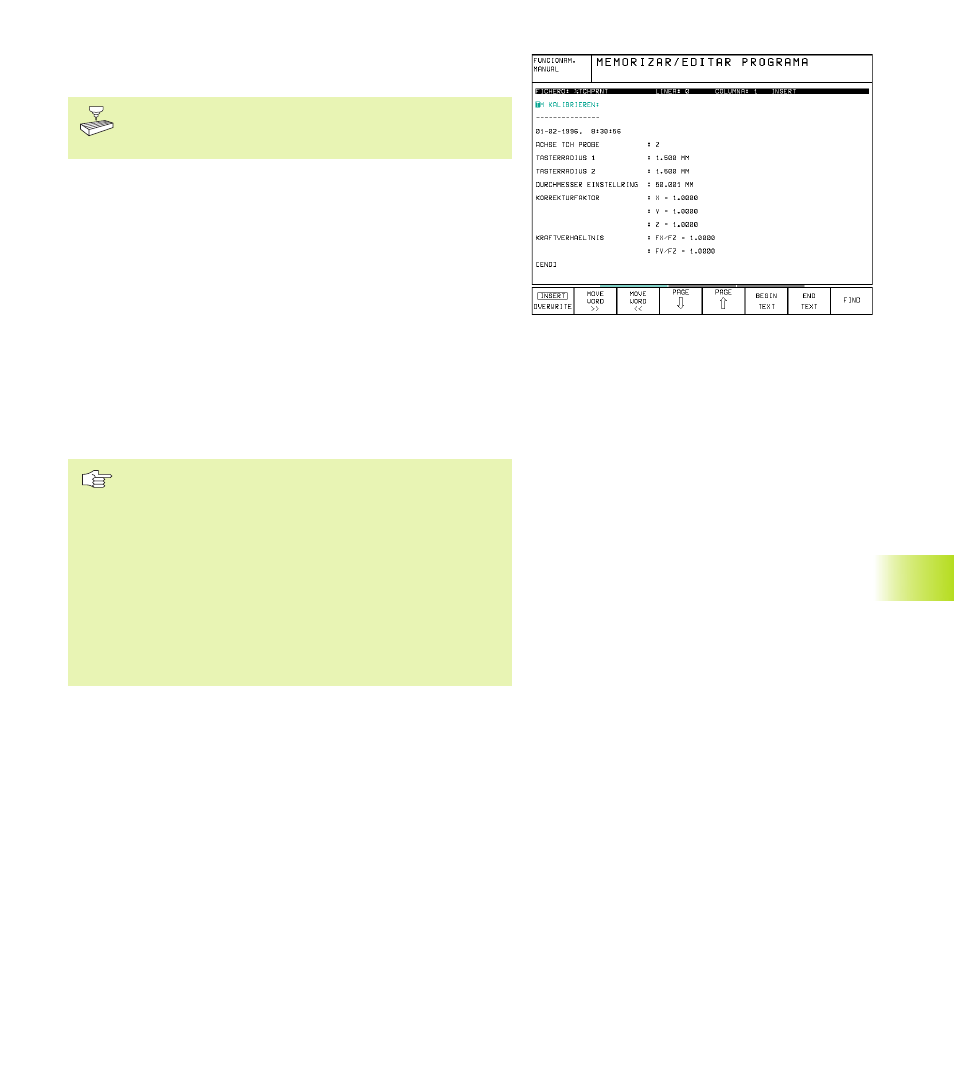

Después de que el TNC ejecuta un ciclo de palpación cualquiera,
aparece la softkey PRINT. Si se confirma esta softkey, el TNC
registra los valores actuales del ciclo de palpación activado. A través
de la función PRINT en el menú de configuración de conexiones
(véase el capítulo “14 Funciones MOD, Configuración de la
conexión de datos“) se determina si el TNC
■ debe emitir los resultados de la medición
■ si los resultados de la medición se memorizan en el disco duro
del TNC
■ si los resultados de la medición se memorizan en un PC
Si se memorizan los resultados de la medición, el TNC determina el
fichero ASCII %TCHPRNT.A . En el caso de que en el menú de
configuración de conexiones no se encuentre ningún camino de
búsqueda y ninguna conexión, el TNC memoriza el fichero
%TCHPRNT en el directorio principal TNC:\ .
Si se pulsa la softkey PRINT, no puede estar
seleccionado el fichero %TCHPRNT.A en el modo de
funcionamiento MEMORIZAR/EDITAR PGM, ya que de lo
contrario el TNC emite un aviso de error.
El TNC escribe los valores de medición exclusivamente
en el fichero %TCHPRNT.A. Si se ejecutan varios ciclos
de palpación sucesivamente y se quiere memorizar los
valores de medición, deberá asegurarse el contenido del
fichero %TCHPRNT.A entre los ciclos de palpación
mediante la función de copiar o renombrar.
El constructor de la máquina determina el formato y el
contenido del fichero %TCHPRNT.
Calibración del palpador digital
Hay que calibrar el palpador en los siguientes casos:
■ puesta en marcha
■ rotura del vástago
■ cambio del vástago
■ modificación del avance de palpación
■ irregularidades, como p.ej. calentamiento de la máquina
En la calibración, el TNC calcula la longitud “activa“ del vástago y el
radio “activo“ de la bola de palpación. Para la calibración del
palpador 3D, se coloca un anillo de ajuste con altura y radio interior
conocidos, sobre la mesa de la máquina.
12.1 Ciclos de palpación en los modos de funcionamiento MANUAL y VOLANTE EL.
