8 Programación: Ciclos 194

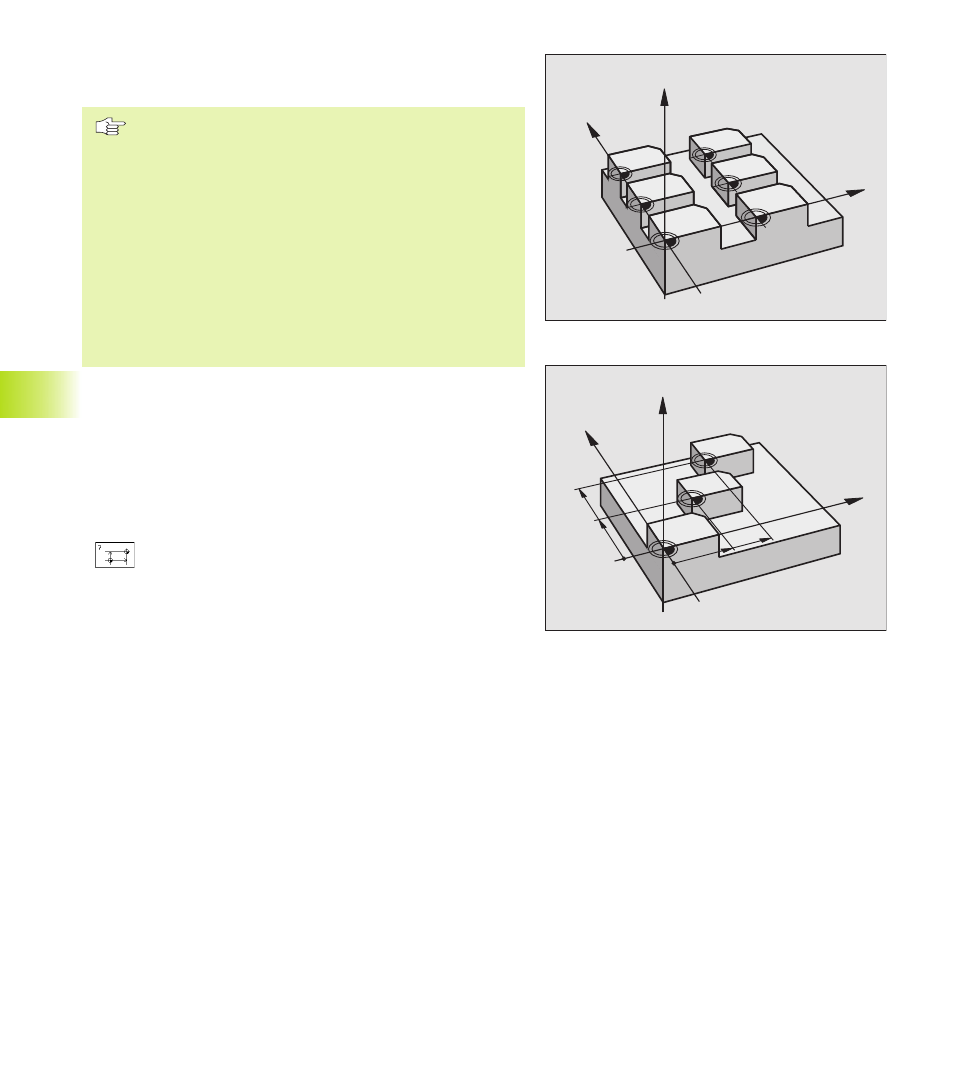

Desplazamiento del PUNTO CERO con tablas de
cero piezas (ciclo 7)
Cuando se utiliza el gráfico de programación junto con las
tablas de cero piezas, deberá seleccionarse antes del
inicio del gráfico en el modo de funcionamiento TEST la
correspondiente tabla de cero piezas (estado S).
Si sólo se utiliza una tabla de cero piezas, se evita la
confusión de activar siempre la misma tabla en los
modos de funcionamiento de ejecución del programa.
Los puntos cero de la tabla de cero piezas se pueden
referir al punto de referencia actual o al punto cero de la
máquina (depende del parámetro de máquina 7475).
Sólo se pueden añadir nuevas líneas al final de la tabla.
Los valores de las coordenadas de las tablas de cero
piezas son exclusivamente absolutas.
Empleo
Las tablas de puntos cero se utilizan en
■ pasos de mecanizado que se repiten con frecuencia en diferentes
posiciones de la pieza o
■ cuando se utiliza a menudo el mismo desplazamiento de punto cero
Dentro de un programa los puntos cero se pueden programar
directamente en la definición del ciclo o bien se pueden llamar de
una tabla de puntos cero.
ú DESPLAZAMIENTO: Introducir el número del punto
cero de la tabla de puntos cero o el parámetro Q; si se
introduce un parámetro Q, el TNC activa el número de
punto cero del parámetro Q.
Anulación
■ Desde la tabla de puntos cero se llama a un desplazamiento con
las coordenadas X=0; Y=0 etc.
■ El desplazamiento a las coordenadas X=0; Y=0 etc. se llama
directamente con una definición del ciclo
Visualización de estados
Cuando los puntos cero de la tabla se refieren al punto cero de la
máquina, entonces
■ la visualización de posiciones se refiere al punto cero activo
(desplazado)
■ el punto cero indicado en la visualización de estados adicional se
refiere al punto cero de la máquina, teniendo el TNC en cuenta el
punto de referencia fijado manualmente
N 0
N
2
N
4
N
1
N
3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
