Entonces el TNC muestra las siguientes softkeys:
Grupo de funciones Softkey
Funciones básicas matemáticas
(en inglés basic arithmetic)
Funciones angulares
(en inglés trigonometry)
Condiciones si/entonces, salto
(en inglés jumps)
Otras funciones
(en inglés diverse function)
Introducción directa de fórmulas
(en inglés formula)
10.2 Tipos de funciones - Parámetros Q
en vez de valores numéricos
Con la función parámetrica FN0: ASIGNACIÓN se les asignan
valores numéricos a los parámetros Q. Entonces en el programa de
mecanizado se fija un parámetro Q en vez de un valor numérico.
Ejemplo de frases NC
15 FN0: Q10 = 25 Asignación:
... Q10 tiene el valor 25
25 L X +Q10 corresponde a L X +25

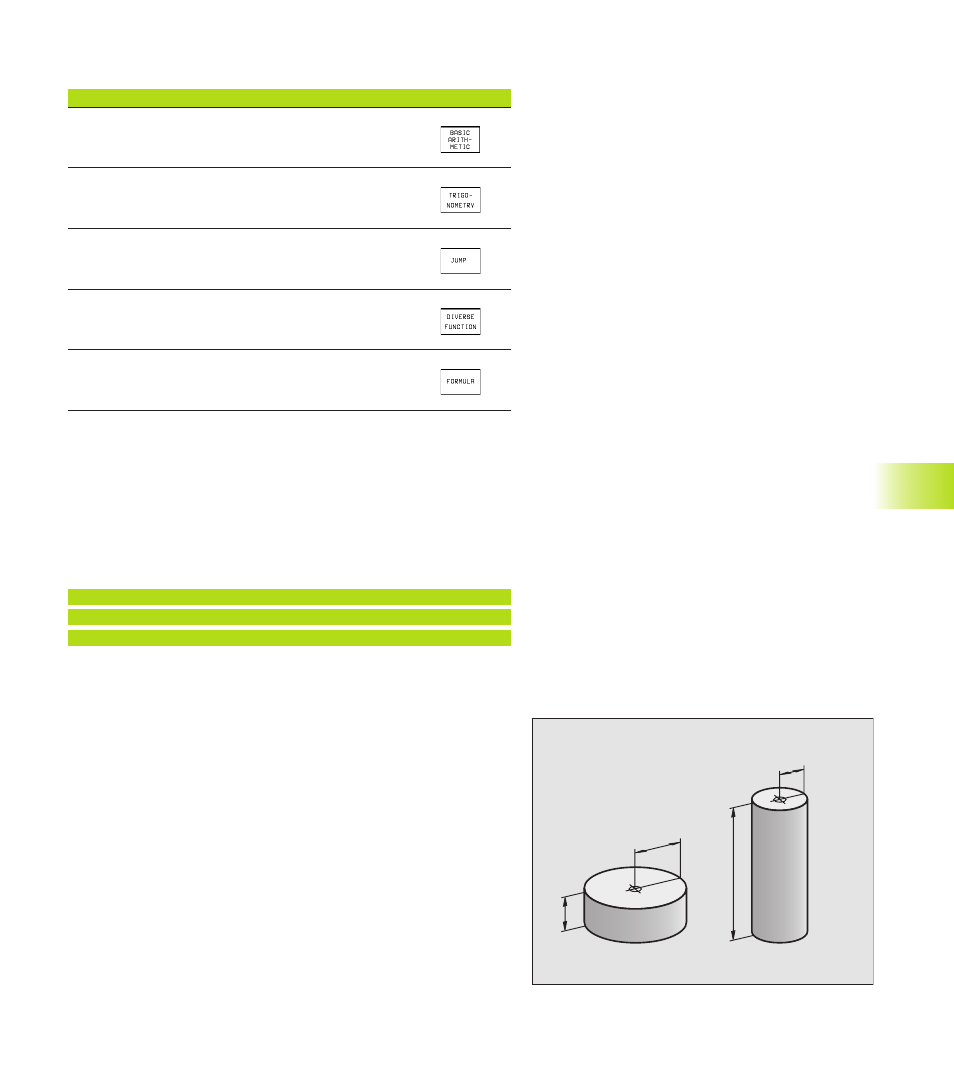

Con los tipos de funciones se programan p.ej. como parámetros Q
las dimensiones de una pieza.
Para el mecanizado de los distintos tipos de piezas, se le asigna a
cada uno de estos parámetros un valor numérico correspondiente.
Ejemplo
Cilindro con parámetros Q
Radio del cilindro R = Q1
Altura del cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
