Recta L

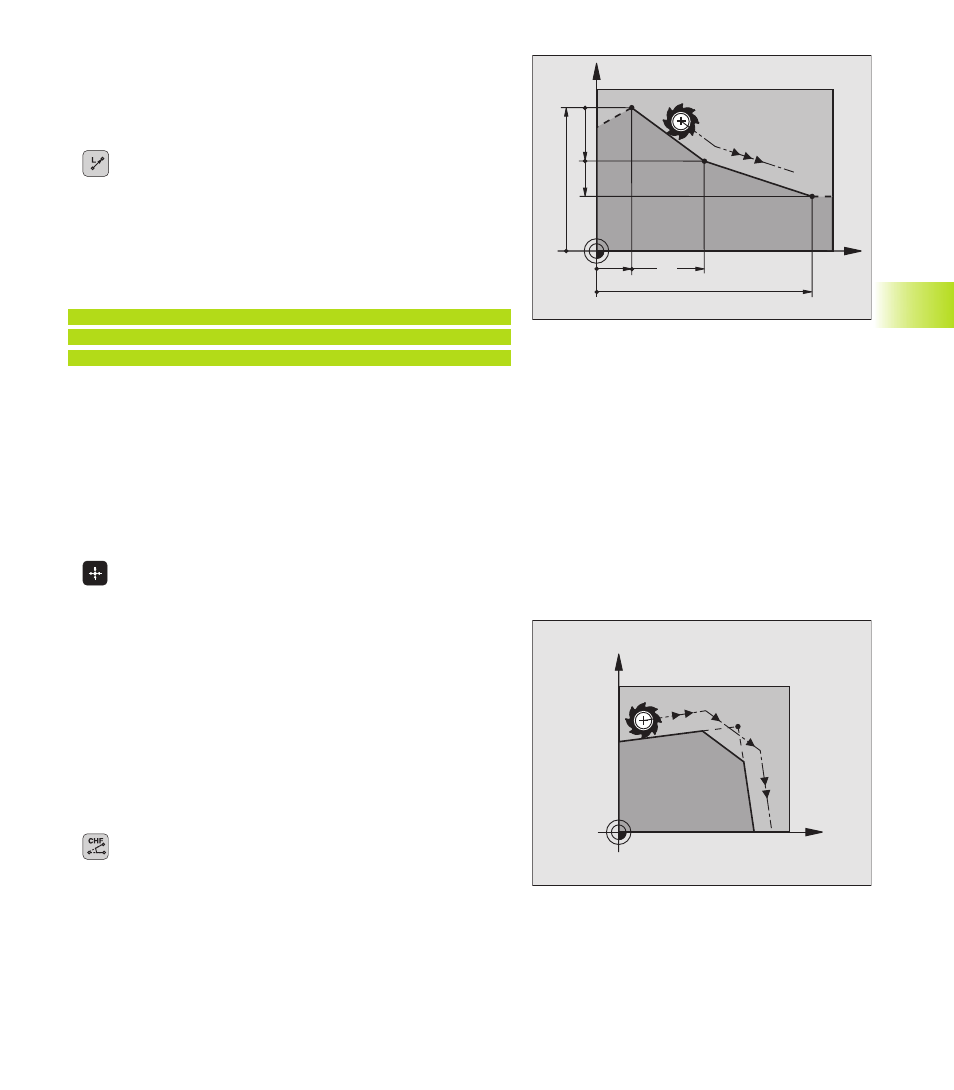

El TNC desplaza la herramienta sobre una recta desde su posición
actual al punto final de la recta. El punto de partida es el punto final
de la frase anterior.
ú Introducir las COORDENADAS del pto. final de la recta
Si es preciso:
ú CORRECCION DE RADIO RL/RR/R0
ú AVANCE F
ú FUNCION AUXILIAR M
Ejemplo de frases NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Aceptar la posición real
También se puede generar una frase lineal (frase L) con la tecla
“Aceptar posición real“:
ú Desplazar la herramienta en el modo de funcionamiento MANUAL
a la posición que se quiere aceptar
ú Cambiar la visualización de la pantalla a MEMORIZAR/EDITAR
PROGRAMA
ú Seleccionar la frase del programa detrás de la cual se quiere
añadir la frase L
ú Pulsar la tecla “Aceptar posición real“: El TNC genera
una frase L con las coordenadas de la posición real
Añadir un chaflán CHF entre dos rectas
Las esquinas del contorno generadas por la intersección de dos
rectas, se pueden recortar con un chaflán
■ En las frases lineales antes y después de la frase CHF, se
programan las dos coordenadas del plano en el que se ejecuta el
chaflán
■ La corrección de radio debe ser la misma antes y después de la
frase CHF
■ El chaflán debe poder realizarse con la herramienta actual
ú SECCION DEL CHAFLAN: Introducir la longitud del
chaflán
