42 4 Programación: bases, gestión de ficheros, ayudas de programación
La ventana del programa indica la definción del BLK-Form:
0 BEGIN PGM NUEVO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NUEVO MM
El TNC genera automáticamente los números de frase, así como las
frases BEGIN y END.
Programación de la trayectoria de la herramienta con
diálogo HEIDENHAIN
Para programar una frase se empieza con la tecla de apertura del
diálogo. En la línea de la cabezera de la pantalla el TNC pregunta
todos los datos precisos.

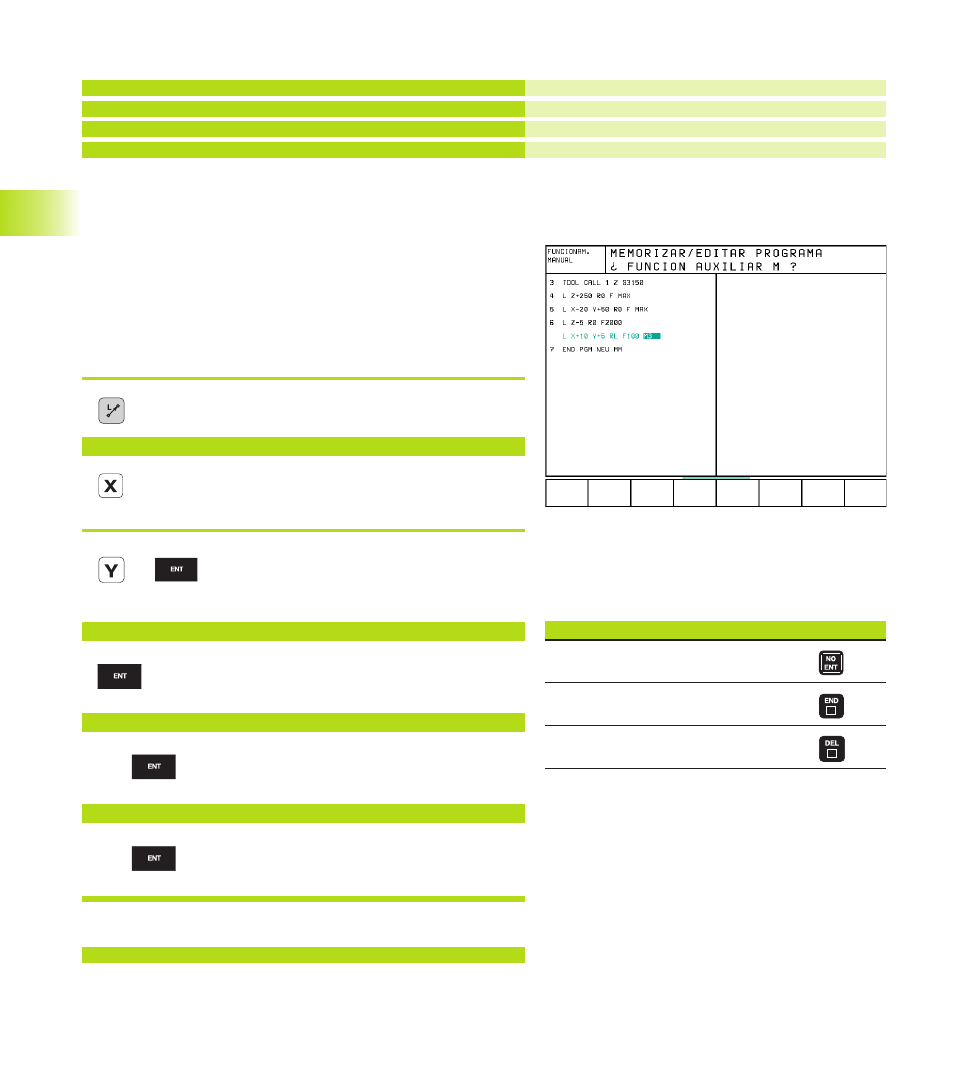

Ejemplo de un diálogo
Apertura del diálogo
¿ Coordenadas ?
<
10 Introducir la coordenada del pto. final para el
eje X
<
5 Introducir la coordenada del pto. final para el
eje Y, y pasar con la tecla ENT a la siguiente
pregunta
¿ CORR. RADIO.: RL/RR/SIN CORR.: ?
<
Introducir “Sin corrección de radio“ y pasar
con ENT a la siguiente pregunta
¿ AVANCE F=? / F MAX = ENT
<
1 0 0 Avance para esta trayectoria 100 mm/min, y
pasar con ENT a la siguiente pregunta
¿ FUNCION AUXILIAR M ?
<
3 Función auxiliar M3 “Cabezal conectado“,
con la tecla ENT finalizar este diálogo
La ventana del programa indica la frase:
3 L X+10 Y+5 R0 F100 M3
4.3
A
b
rir e intr
oducir pr
o
g
ra
m
a
s
Principio del programa, tipo de unidad métrica
Eje de la hta., coordenadas del punto MIN
Coordenadas del punto MAX
Final del programa, nombre, unidad métrica
Funciones durante el diálogo Tecla
Saltar la pregunta del diálogo
Finalizar el diálogo antes de tiempo
Interrumpir y borrar el diálogo
