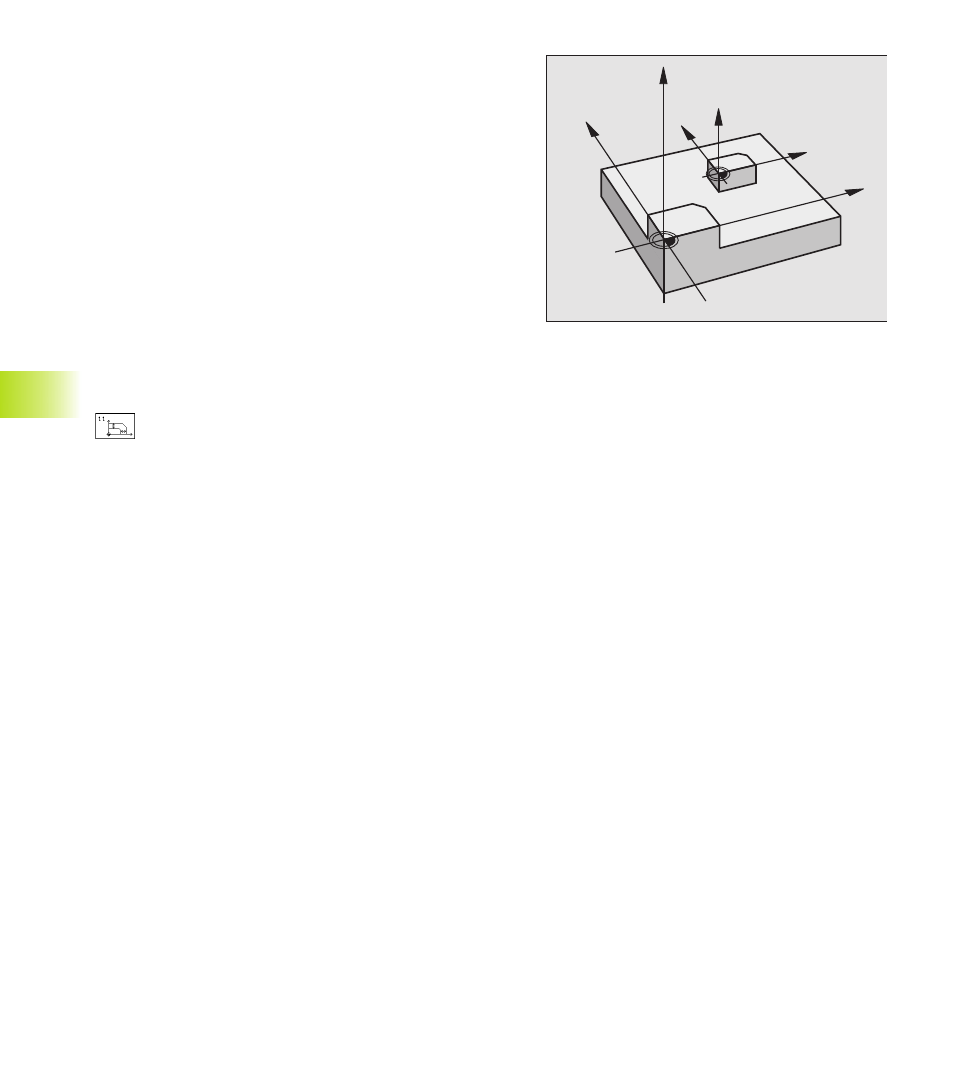

FACTOR DE ESCALA (ciclo 11)
El TNC puede ampliar o reducir contornos dentro de un programa.
De esta forma se pueden tener en cuenta, por ejemplo, factores de
reducción o ampliación.
Activación
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. También se activa en el modo de funcionamiento
POSICIONAMIENTO MANUAL. El TNC muestra el factor de escala
activado en la visualización de estados adicional.
El factor de escala actua
■ en el plano de mecanizado o simultáneamente en los tres ejes de
coordenadas (depende del parámetro de máquina 7410)
■ en las cotas indicadas en el ciclo
■ también sobre ejes paralelos U,V,W
Condiciones
Antes de la ampliación o reducción deberá desplazase el punto cero
a un lado o esquina del contorno.
ú FACTOR ?: Introducir el factor SCL (en inglés.:
scaling); el TNC multiplica las coordenadas y radios por
el factor SCL (tal como se describe en “Activación“)
Ampliación: SCL mayor que 1 a 99,999 999
Reducción: SCL menor que 1 a 0,000 001
Anulación
Programar de nuevo el factor de escala indicando el factor 1.
También se puede introducir un factor de escala específico para
cada eje (véase el ciclo 26).
