11 Test y ejecución del programa 246
11.1 Gráficos

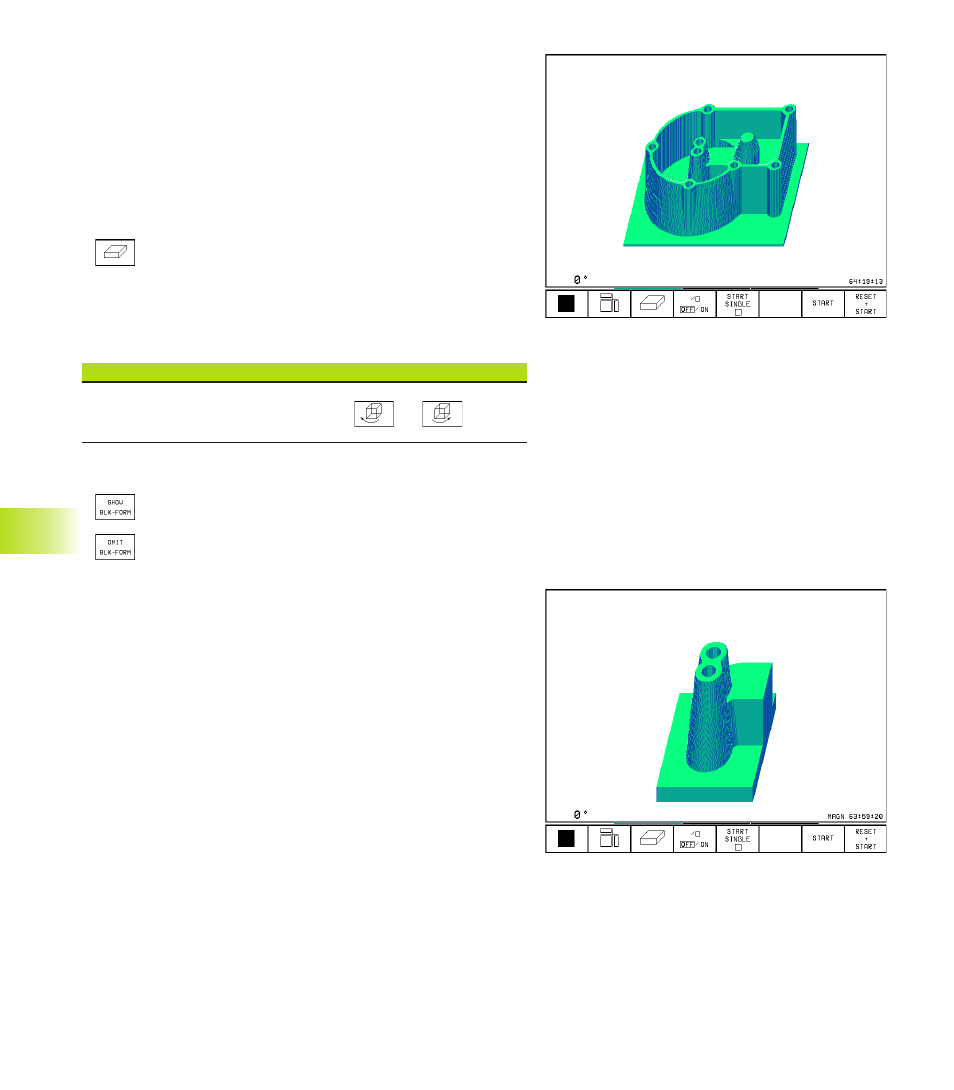

Representación 3D
El TNC muestra la pieza en el espacio.
La representación 3D puede girarse alrededor del eje vertical. Los
contornos del bloque para iniciar la simulación gráfica se
representan mediante un marco.
En el modo de funcionamiento TEST DEL PROGRAMA existen
funciones para la ampliación de una sección (Véase “Ampliación de
una sección“).
ú Seleccionar la representación 3D con esta softkey
Girar la representación 3D
Conmutar la carátula de softkeys hasta que aparezca la siguiente
softkey:
Función Softkeys
Girar el gráfico en pasos de 27°
alrededor del eje vertical
Visualizar u omitir el marco del contorno de la pieza
ú Visualizar el marco softkey SHOW BLK-FORM
ú Omitir el marco: softkey OMIT BLK-FORM
Ampliación de una sección
En el modo de funcionamiento TEST DEL PROGRAMA se puede
modificar la sección para
■ la representación en 3 planos y
■ la representación 3D
Para ello debe estar parada la simulación gráfica. La ampliación de
una sección actua siempre en todos los modos de representación.
