101 HEIDENHAIN TNC 426
6.5
Tipos de tr
a
y
ect
or
ia - Coor
denadas polar

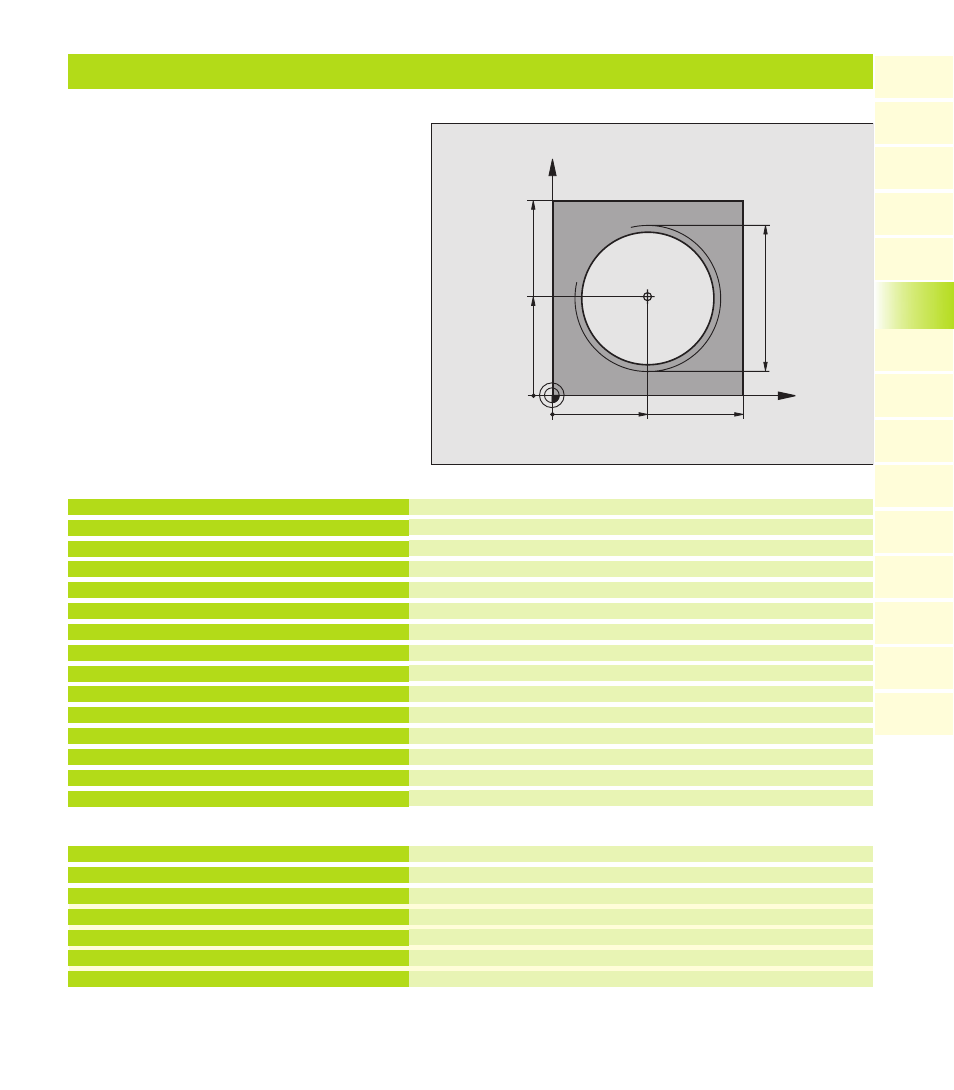

es Ejemplo: Hélice
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Posicionamiento previo de la herramienta
Aceptar la última posición programada como polo
Llegada a la profundidad de mecanizado
Llegada al contorno según un círculo tangente
Desplazamiento de hélice
Salida del contorno sobre un círculo tangente
Retirar la herramienta, final del programa
Inicio de la repetición parcial del programa
Introducir directamente el paso como valor IZ
Número de repeticiones (pasadas)
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S1400
5 L Z+250 R0 F MAX
6 L X+50 Y+50 R0 F MAX
7 CC
8 L Z-12,75 R0 F1000 M3
9 APPR PCT PR+32 PA-180 CCA180 R+2
RL F100
10 CP IPA+3240 IZ+13,5 DR+ F200
11 DEP CT CCA180 R+2
12 L Z+250 R0 F MAX M2
13 END PGM HELIX MM
Si son más de 16 pasadas:
...
8 L Z-12.75 R0 F1000
9 APPR PCT PR+32 PA-180 CCA180 R+2 RL F100
10 LBL 1
11 CP IPA+360 IZ+1,5 DR+ F200
12 CALL LBL 1 REP 24
13 DEP CT CCA180 R+2
X
Y
50
50
CC
100
100
M64 x 1,5
