7 Programación: Funciones auxiliares 120
Añadir un círculo de redondeo entre dos rectas:
M112
Comportamiento standard
En las frases de posicionamiento sin corrección de radio el TNC
detiene la herramienta brevemente en las esquinas.
En las frases del programa con corrección de radio (RR/RL) el TNC
añade automáticamente un círculo de transición en las esquinas
exteriores.
El constructor de la máquina ajusta M112 a la máquina.
¡Rogamos comprueben el manual de su máquina!
Comportamiento con M112
El TNC añade círculos de redondeo entre rectas sin corrección:

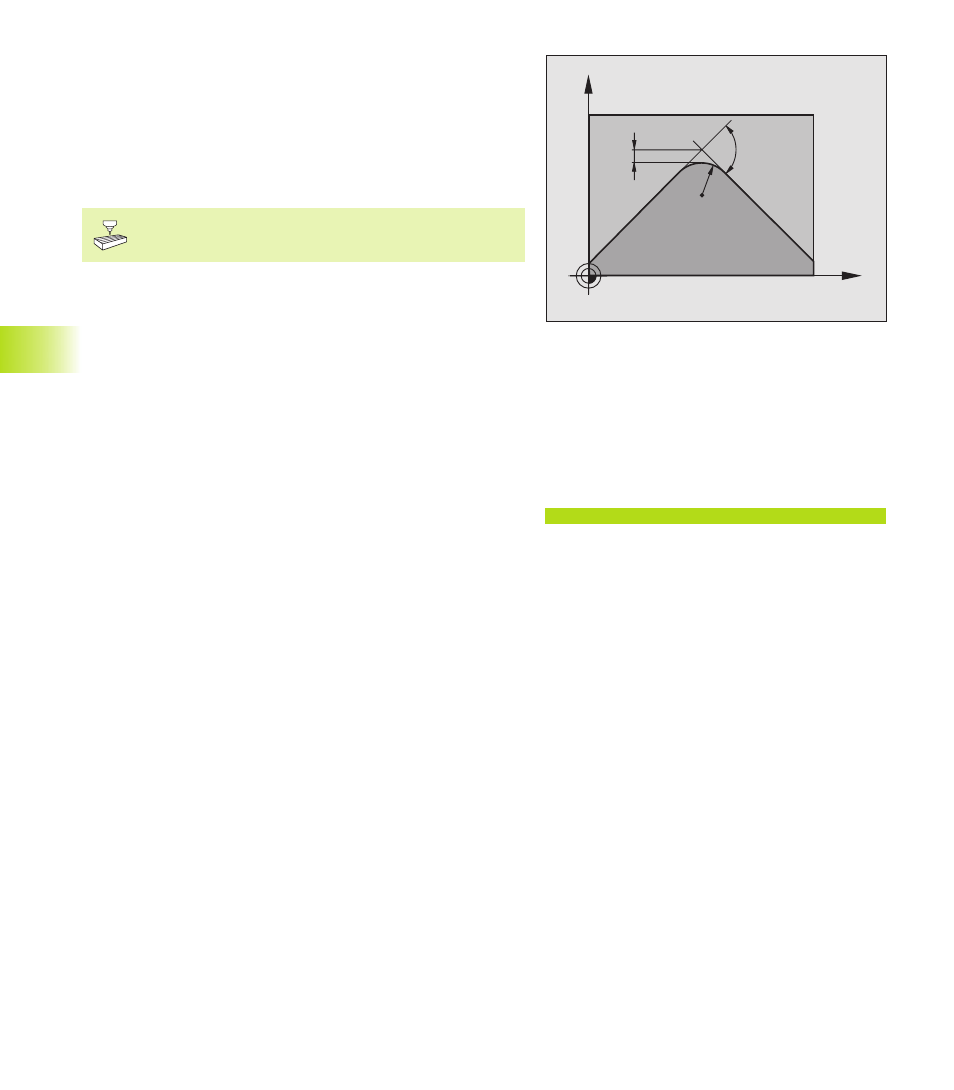

Véase la figura de la derecha. Para ello tiene en cuenta:
■ la desviación admisible del contorno programado introducida en T
(si no se introduce una desviación admisible la introducción se
considera como "infinita" )
■ la longitud de ambas rectas, en cuya intersección se quiere añadir
el círculo de redondeo
■ el avance programado (posición 150% del potenciómetro de
override) y la aceleración circular (determinada por el constructor
de la máquina en parámetros de máquina)
Con estos valores el TNC calcula el círculo de redondeo con el radio
más pequeño posible. Cuando el avance para la ejecución del círculo
de redondeo calculado es demasiado elevado, el TNC reduce
automáticamente dicho avance.
La desviación admisible T debería ser menor a la distancia entre
puntos empleada.
Angulo límite A
Cuando se introduce un ángulo límite A, al calcular el círculo de
redondeo, el TNC tiene en cuenta el avance programado sólo
cuando el ángulo que modifica la dirección es mayor al ángulo límite
programado.
Introducir M112 en una frase de posicionamiento
Cuando se introduce M112 en una frase de posicionamiento, el
TNC sigue con el diálogo preguntando por la desviación T admisible
y el ángulo límite A.
También se puede determinar T mediante parámetros Q. Véase el
capítulo “10 Programación: Parámetros Q“
X
Y
T
A
R
7.4 F
unciones auxiliar
es según el tipo de tr
a
y
ect
or
ia
Funcionamiento
M112 actua en el modo de funcionamiento con
control previo de la velocidad y en el funcionamiento
con error de arrastre.
M112 actua al principio de la frase
Desactivación: introduciendo M113
Ejemplo de frase NC
L X+123.723 Y+25.491 R0 M112 T0.01 A10
