159 HEIDENHAIN TNC 426

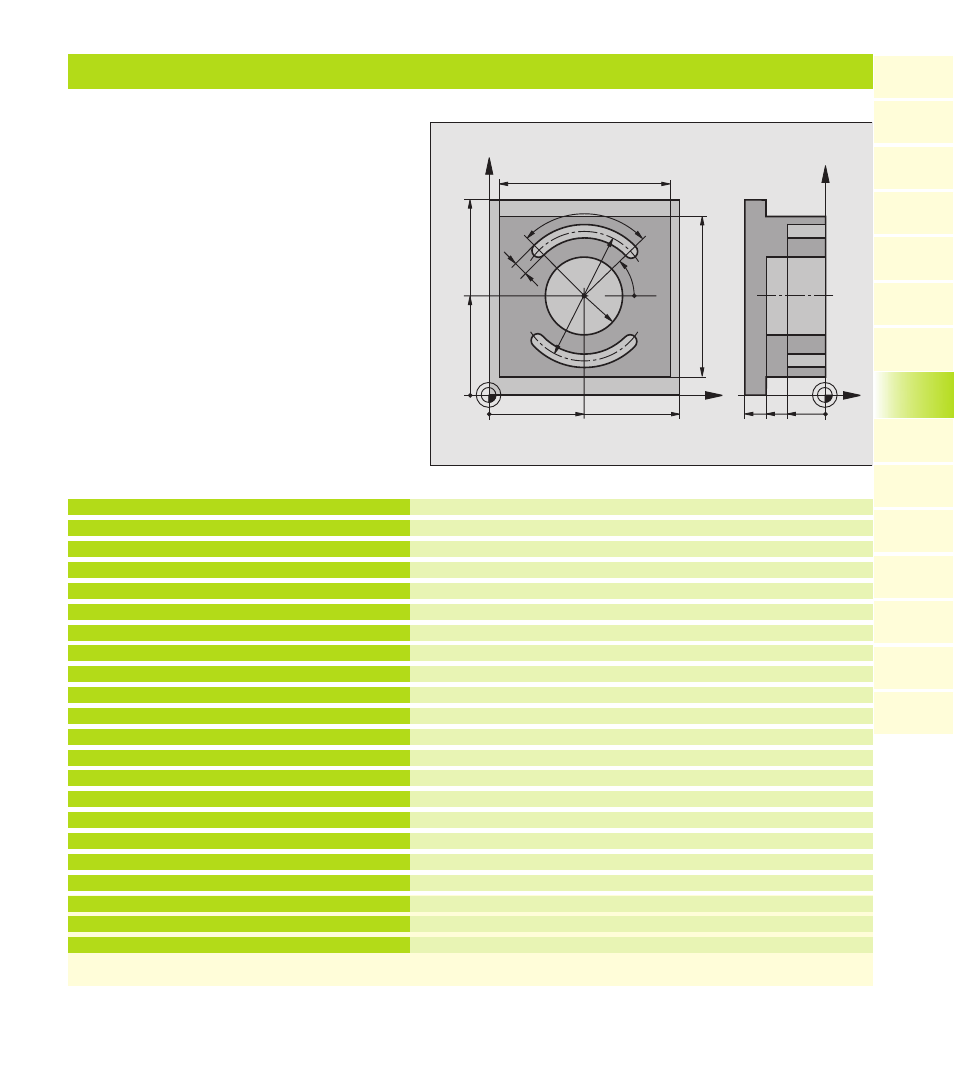

Ejemplo: Fresado de cajera, isla y ranura
Definición del bloque
Definición de la herramienta para desbaste/acabado
Definición de la hta.para el fresado de la ranura
Llamada a la hta. para el desbaste/acabado
Retirar la hta.
Definición del ciclo de mecanizado exterior
Llamada al ciclo de mecanizado exterior
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
4 TOOL DEF 2 L+0 R+3
5 TOOL CALL 1 Z S3500
6 L Z+250 R0 F MAX
7 CYCL DEF 213 ACABADO ISLA
Q200=2 ;DISTANCIA SEGURIDAD
Q201=-30 ;PROFUNDIDAD
Q206=250 ;AVANCE PROFUNDIDAD
Q202=5 ;PASO PROFUNDIZACION
Q207=250 ;AVANCE FRESADO
Q203=+0 ;COORD. SUPERFICIE
Q204=20 ;2A DIST. SEGURIDAD
Q216=+50 ;CENTRO 1ER EJE
Q217=+50 ;CENTRO SEGUNDO EJE
Q218=90 ;1A LONGITUD LATERAL
Q219=80 ;2A LONGITUD LATERAL
Q220=0 ;RADIO ESQUINA
Q221=5 ;SOBREMEDIDA 1ER EJE
8 CYCL CALL M3
8.3 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
