5.4 Corrección tridimensional de la hta.
El TNC puede ejecutar una corrección tridimensional (corrección 3D)
de la herramienta en interpolaciones lineales. Además de las
coordenadas X, Y y Z del punto final de la recta, estas frases deberán
contener también los componentes NX, NY y NZ de la normal a la
superficie (véase abajo). El punto final de la recta y la normal a la
superficie se calculan en un sistema CAD. Con la corrección 3D se
pueden utilizar herramientas con otras dimensiones respecto a la
herramienta original.
Formas de la herramienta

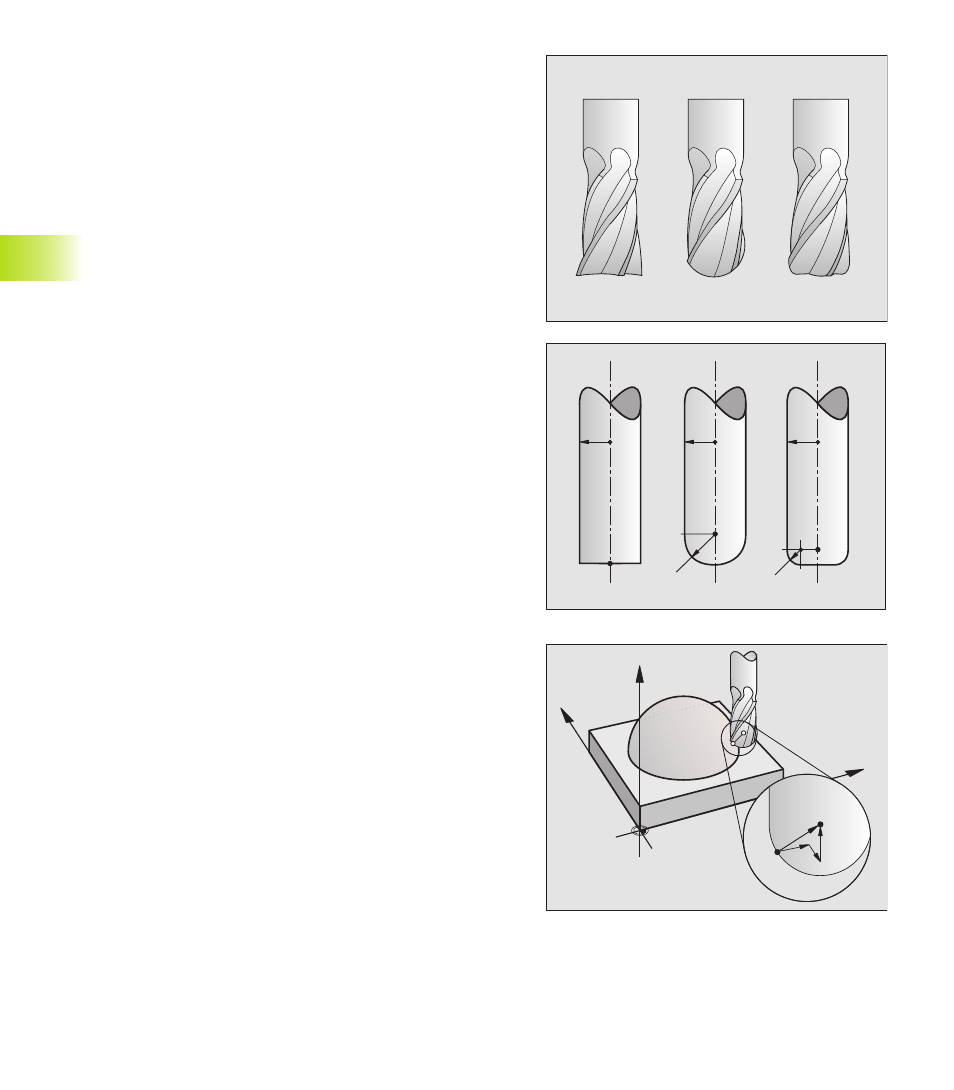

Las formas de la pieza válidas (véase figura arriba a la derecha y en el
centro a la derecha se determinan con los radios R y R2:
RADIO DE LA HERRAMIENTA: R
Medida entre el punto central de la hta. y el lateral exterior de la
misma.
RADIO 2 DE LA HERRAMIENTA: R2
Radio de redondeo desde el extremo de la hta. al lateral exterior de
la misma
La relación de R a R2 determina la forma de la herramienta:
R2 = 0 fresa cilíndrica
R2 = R fresa esférica
0 < R2 < R fresa toroidal
De estas indicaciones se generan también las coordenadas para el
punto de referencia de la herramienta P
T
.
Los valores para el RADIO DE LA HTA. y para el RADIO 2 DE LA HTA.
se introducen en la tabla de herramientas.
Vectores normales a la superficie
Definición de la normal a la superficie
La normal a la superficie es una medida matemática compuesta de
■ un valor
aquí: distancia entre la superficie de la pieza y el punto de
referencia de la herramienta P
T
y
■ una dirección
aquí: perpendicular partiendo de la superficie de la pieza a
mecanizar hacia el punto de ref. de la herramienta P
T
El valor y la dirección de la nromal a la superficie se determina
mediante los componentes NX, NY y NZ.
