HEIDENHAIN TNC 426 (280 462) Manual del usuario
Página 158
145
HEIDENHAIN TNC 426

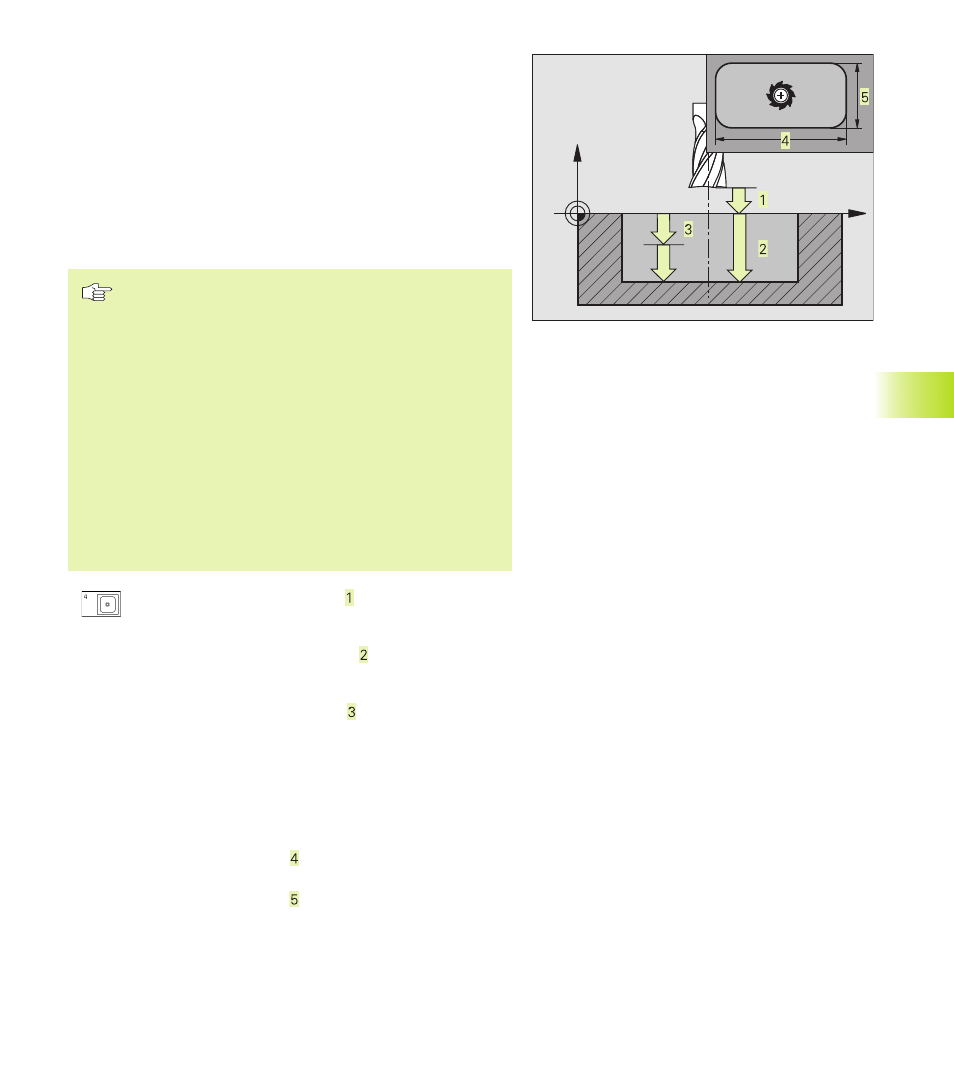

FRESADO DE CAJERA (ciclo 4)
1 La herramienta penetra en la posición inicial (centro de la cajera)
en la pieza y se desplaza a la primera profundidad
2 A continuación la hta. describe la trayectoria representada en la
figura de la derecha con el AVANCE F programado. La
herramienta se desplaza primero en la dirección positiva del lado
más largo y en cajeras cuadradas en la dirección positiva de Y.
3 Este proceso se repite hasta que se ha alcanzado la
PROFUNDIDAD TOTAL programada
4 Al final del ciclo el TNC retira la hta. a la posición inicial
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro de la cajera) en el plano de mecanizado
con CORRECCION DE RADIO R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (DISTANCIA DE SEGURIDAD
sobre la superficie de la pieza).
El signo del parámetro PROFUNDIDAD determina la
dirección del mecanizado.
Utilizar una fresa con dentado frontal cortante en el
centro (DIN 844) o pretaladrado en el centro de la cajera.
Debido a la estrategia empleada en el desbaste, la
longitud del 2º lado deberá cumplir la condición:
LONGITUD 2º LADO mayor a [(2 x RADIO DE
REDONDEO) + APROXIMACIÓN LATERAL k].
ú
DISTANCIA DE SEGURIDAD (valor incremental):
Distancia entre el extremo de la hta. (posición inicial) y
la superficie de la pieza
ú
PROFUNDIDAD DE FRESADO (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
ú
PROFUNDIDAD DE PASADA (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. El TNC se desplaza a la PROFUNDIDAD en un
sólo paso de mecanizado cuando:
■
la PROF. DE PASADA y la PROF. TOTAL son iguales
■
la PROF. DE PASADA es mayor a la PROF. TOTAL
ú
AVANCE AL PROFUNDIZAR: Velocidad de
desplazamiento de la hta. al profundizar
ú
LONGITUD LADO 1 : Longitud de la cajera, paralela
al eje principal del plano de mecanizado
ú
LONGITUD LADO 2 : Anchura de la cajera
ú
AVANCE F: Velocidad de desplazamiento de la hta. en
el plano de mecanizado
8.3 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Z
