Seleccionar el funcionamiento MANUAL
<
Desplazar la herramienta con cuidado hasta que
roce la pieza
<
Seleccionar el eje
FIJAR EL PUNTO DE REFERENCIA X=
<
Herramienta cero: fijar la visualización sobre una
posición conocida de la pieza (p.ej. 0) o
introducir el grosor d de la chapa
Los puntos de referencia para los ejes restantes se fijan de la
misma forma.
Si se utiliza una herramienta preajustada en el eje de aproximación,
se fija la visualización de dicho eje a la longitud L de la herramienta o
bien a la suma Z=L+d.
2.5 Inclinación del plano de mecanizado
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanzado al TNC y a la
máquina. En determinados cabezales basculantes o
mesas giratorias el constructor de la máquina determina
si el ángulo programado se interpreta como coordenadas
de los ejes giratorios o como ángulo en el espacio.
Rogamos consulten el manual de su máquina.

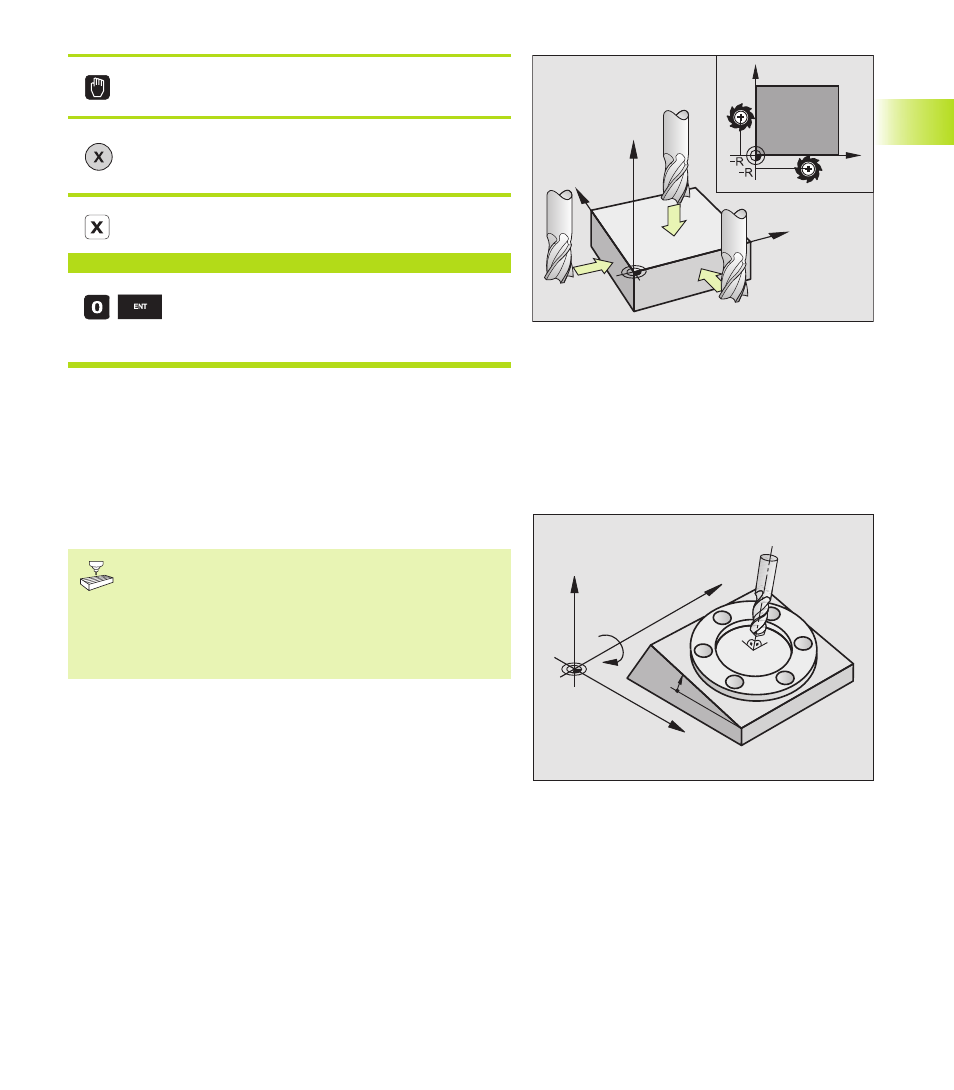

El TNC contempla la inclinación de planos de mecanizado con
cabezales y mesas basculantes. Las aplicaciones más típicas son
p.ej. taladros inclinados o contornos inclinados en el espacio. El
plano de mecanizado se inclina en estos casos alrededor del punto
cero activado. Como siempre el mecanizado se programa en un
plano principal (p.ej. plano X/Y), sin embargo se ejecuta en el plano
inclinado respecto al plano principal.
Para la inclinación del plano de mecanizado existen dos funciones:
■ Inclinación manual con la softkey 3D ROT en los modos de
funcionamiento MANUAL y VOLANTE EL. (descritos a
continuación)
■ Inclinación automática, ciclo 19 PLANO INCLINADO DE
MECANIZADO en el programa de mecanizado: véase página 200.
