261 HEIDENHAIN TNC 426

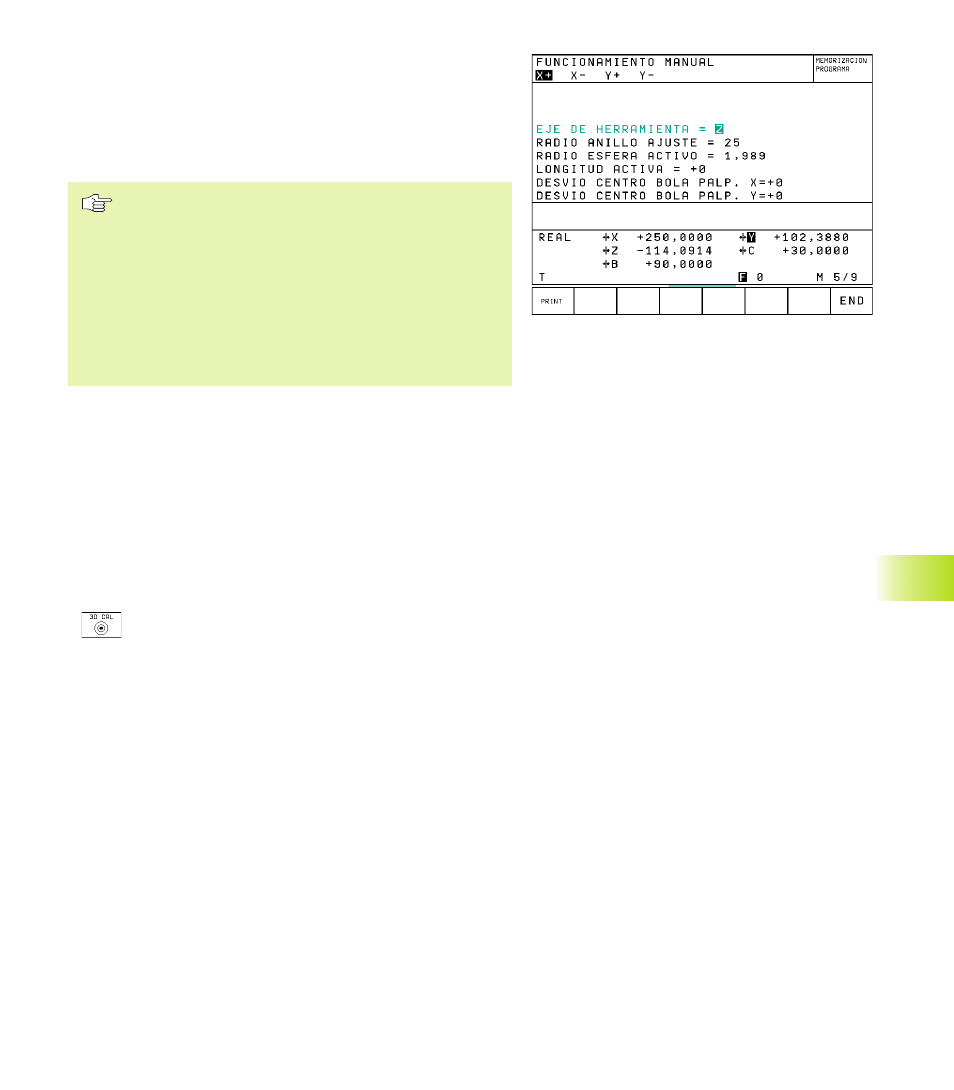

Visualización de los valores calibrados
La longitud activa, el radio activo y el valor de la desviación del
palpador se memorizan en el TNC y después se tienen en cuenta al
utilizar el palpador 3D. Los valores memorizados se visualizan
pulsando CAL L y CAL R.
Calibración del palpador analógico
Cuando el TNC visualiza el aviso de error VASTAGO
DESVIADO, se selecciona el manú para la calibración 3D
y se pulsa la softkey RESET 3D.
El palpador analógico deberá calibrarse después de cada
modificación de los parámetros de máquina del mismo.
La calibración de la longitud activa se realiza igual que en
el palpador digital. Además deberá introducirse el radio
R2 de la hta. (radio de la esquina).
Con MP6321 se determina si el TNC calibra el palpador
analógico con o sin medición de la desviación del centro.
Con el ciclo de calibración 3D para el palpador analógico se mide
automáticamente un anillo (suministrado por HEIDENHAIN). El anillo
se fija a la mesa mediante mordazas.
De los valores de medición de la calibración, el TNC calcula las
constantes elásticas del palpador, la flexión del vástago y la
desviación del mismo. Estos valores se introducen
automáticamente al final del proceso de calibración en el menú de
introducción.
ú Realizar un posicionamiento previo del palpador en el funciona-
miento MANUAL aproximadamente en el centro del anillo y girar
a 180°.
ú Seleccionar el ciclo de calibración 3D: Pulsar la softkey
3D CAL
ú Introducir el RADIO DEL PALPADOR 1 y el RADIO
DEL PALPADOR 2. Cuando se emplea un vástago
esférico se introduce el radio del vástago 2 igual al
radio del vástago 1. Si se emplea un vástago toroidal
se introduce el radio del vástago 2 diferente al radio
del vástago 1.
ú DIAMETRO DEL ANILLO DE AJUSTE: El diámetro
está gravado en el anillo
ú Iniciar el proceso de calibración: Accionar el pulsador
de arranque START. El palpador mide el anillo después
de una secuencia fija programada
ú En cuanto lo indique el control, girar el palpador
manualmente a 0 grados.
ú Iniciar el proceso de calibración para determinar la
desviación del vástago: Accionar el arranque START. El
palpador mide de nuevo el anillo en la secuencia fija ya
programada
12.1 Ciclos de palpación en los modos de funcionamiento MANUAL y VOLANTE EL.
