44 4 Programación: bases, gestión de ficheros, ayudas de programación

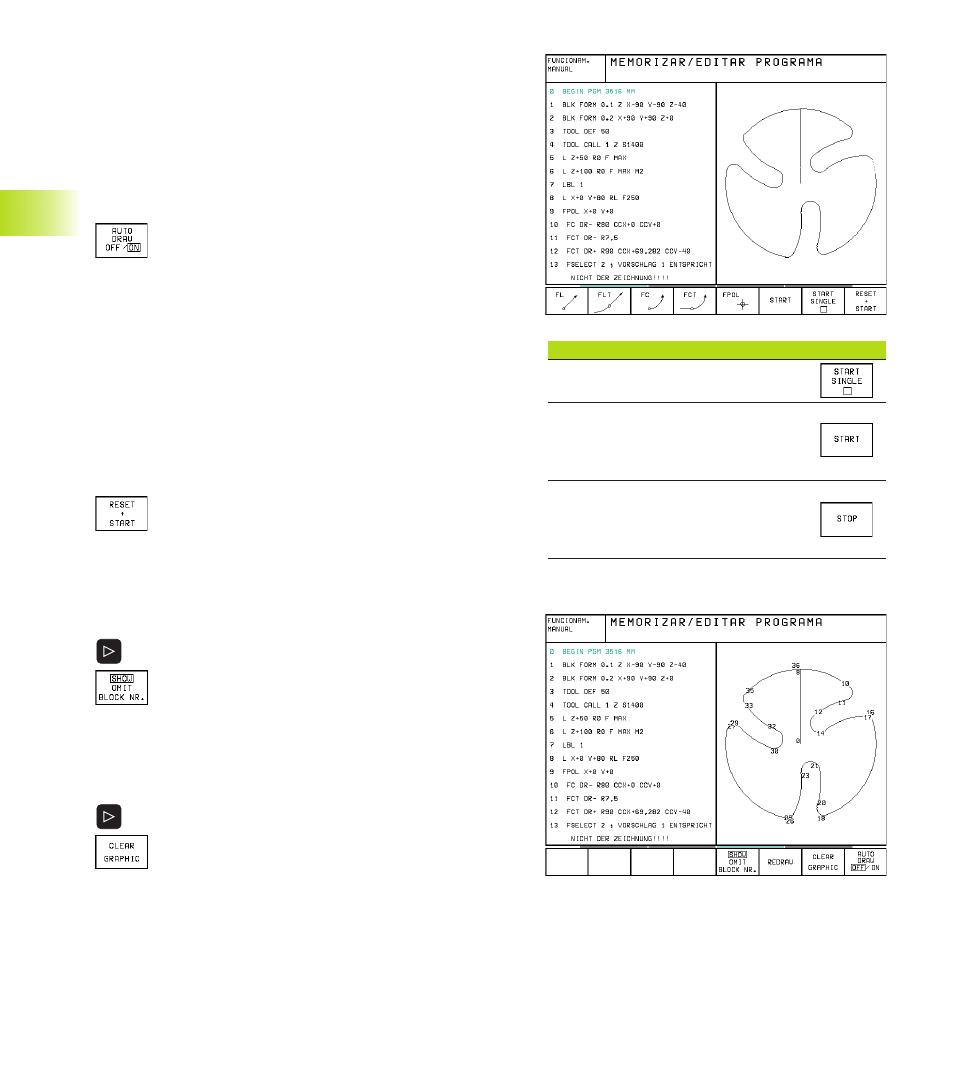

4.4 Gráfico de programación
Mientras se elabora un programa, el TNC puede visualizar el
contorno programado en un gráfico.
Con y sin gráfico de programación
ú Para la subdivisión de la pantalla seleccionar el programa a la
izquierda y el gráfico a la derecha: pulsar la tecla SPLIT SCREEN y
la softkey PGM + GRAPHICS
ú Fijar la softkey AUTO DRAW en ON. Mientras se van
introduciendo las frases del programa, el TNC muestra
cada movimiento programado en la ventana del gráfico.
Si no se desea visualizar el gráfico se fija la softkey AUTO DRAW en
OFF.
AUTO DRAW ON no puede visualizar repeticiones parciales de un
programa.
Realizar el gráfico de programación para un
programa ya existente
ú Con las teclas cursoras seleccionar la frase hasta la cual se quiere
realizar el gráfico o pulsar GOTO e introducir directamente el nº
de frase deseado
ú Realizar el gráfico: Pulsar softkey RESET + START
Para más funciones véase la tabla de la derecha.
Activar o desactivar las frases marcadas
ú Conmutar la carátula de softkeys: véase figura dcha.
ú Activar frases marcadas:
Fijar la softkey SHOW OMIT BLOCK NR. en SHOW
ú Desactivar frases marcadas:
Fijar la softkey SHOW OMIT BLOCK NR. en OMIT
Borrar el gráfico
ú Conmutar la carátula de softkeys: véase figura dcha.
ú Borrar el gráfico: pulsar la softkey CLEAR GRAPHIC
4.4 Gráfico de pr
ogr
amación
Funciones del gráfico de programac. Softkey
Realizar el gráfico programac. por frases
Realizar el gráfico completamente
o acabarlo con RESET + START
Parar el gráfico de programación
Esta softkey sólo aparece mientras el
TNC realiza un gráfico de programación
