14 Funciones MOD 294
14.7 Selección de la visualización de
posiciones
Para el funcionamiento MANUAL y los modos de funcionamiento de
ejecución del programa se puede influir en la visualización de
coordenadas:

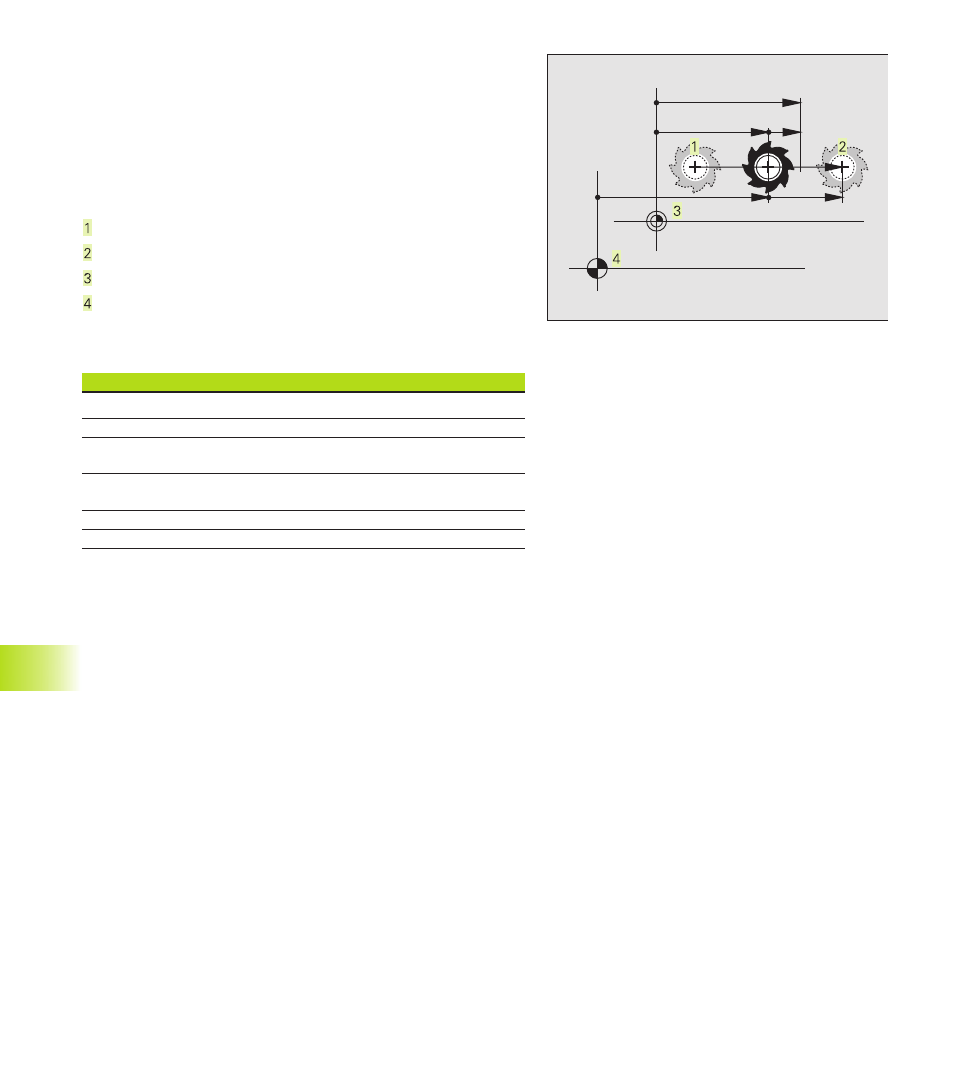

En la figura de la derecha se pueden observar diferentes posiciones
de la hta.
Posición de salida
Posición de destino de la herramienta
Cero pieza
Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden
seleccionar las siguientes coordenadas:
Función Visualización
Posición nominal; valor actual indicado por el TNC NOM
Posición real; posición actual de la hta. REAL
Posición de referencia; posición real referida al REF
punto cero de la máquina
Recorrido restante hasta la posición programada;
R.REST.
diferencia entre la posición real y la posición de destino
Error de arrastre; diferencia entre la pos. nominal y real ARRASTRE
Desviación del palpador analógico
DESV.
Con la función MOD VISUALIZACION DE POSICION 1 se
selecciona la visualización de posiciones en la visualización de
estados.
Con la función MOD VISUALIZACION DE POSICIÓN 2 se
selecciona la visualización de posiciones en la visualización de
estados adicional.
14.8 Selección del sistema métrico
Con esta función MOD se determina si el TNC visualiza las
coordenadas en mm o en pulgadas (sistema en pulgadas).
■ Sistema métrico: p.ej. X = 15,789 (mm) Función MOD CAMBIO
MM/PULG MM. Visualización con 3 posiciones detrás de la coma
■ Sistema en pulgadas: p.ej. X = 0,6216 (pulg.) Función MOD
CAMBIO MM/PULG PULG. Visualización con 4 posiciones detrás
de la coma
14.7 Selección de la visualización de posiciones,
14.8 Selección del sist
ema métr
ico
SOLL
IST SCHPF
REF RESTW
