30 4 Programación: bases, gestión de ficheros, ayudas de programación
Y
X
Z
X
Y
325
320
0
450 900
950
150
-150
750
0
300
±
0,
1

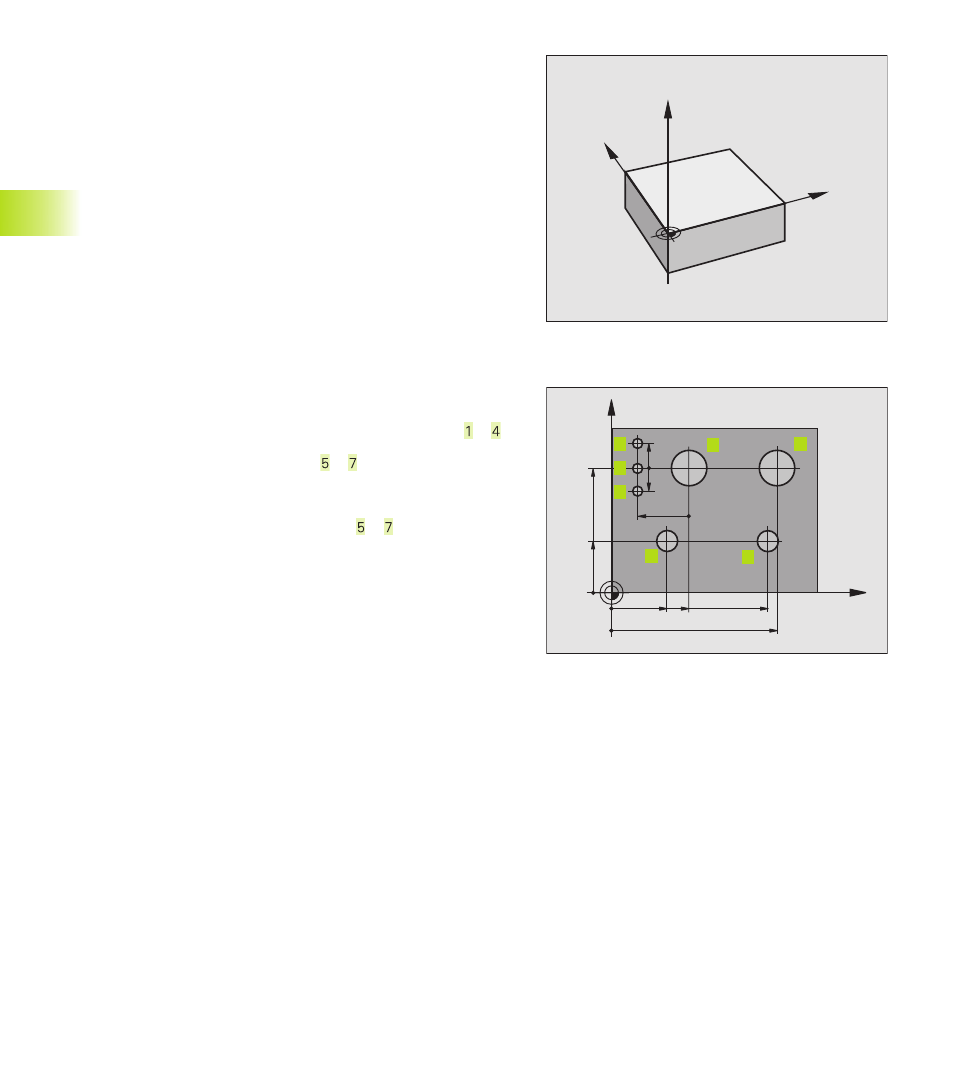

Selección del punto de referencia
En el plano de una pieza se indica un elemento de la pieza como
punto de referencia absoluto (punto cero), casi siempre una esquina
de la pieza. Al fijar el punto de referencia primero se ajusta la pieza
en dirección a los ejes de la máquina y se coloca la herramienta para
cada eje en una posición conocida de la pieza. Para esta posición se
fija la visualización del TNC a cero o a un valor predeterminado. De
esta forma se le asigna a la pieza el sistema de referencia, válido
para la visualización del TNC con su programa de mecanizado.
Si en el plano de la pieza se indican puntos de referencia relativos,
sencillamente se utilizaran los ciclos para la traslación de
coordenadas. Véase “8.7 Ciclos para la traslación de coordenadas“.
Cuando el plano de la pieza no está acotado, se selecciona una
posición o una esquina de la pieza como punto de referencia, desde
el cual se pueden calcular las cotas de las demás posiciones de la
pieza.
Los puntos de referencia se fijan de forma rápida y sencilla
mediante un palpador 3D de HEIDENHAIN. Véase “12.2 Fijación del
punto de referencia con palpadores 3D“.
Ejemplo
En el plano de la pieza a la derecha se indican los taladros ( a ),
cuyas cotas se refieren a un punto de referencia absoluto con las
coordeandas X=0 Y=0. Los taladros ( a ) se refieren a un punto
de referencia relativo con las coordenadas absolutas X=450 Y=750.
Con el ciclo DESPLAZAMIENTO DEL PUNTO CERO se puede
desplazar de forma provisional el punto cero a la posición X=450,
Y=750 para poder programar los taladros ( a ) sin más cálculos.
7
6
5
1 2
3 4
4.1 Bases
