100 6 Programación: Programación de contornos
6.5
Tipos de tr
a
y
ect
or
ia - Coor
denadas polar

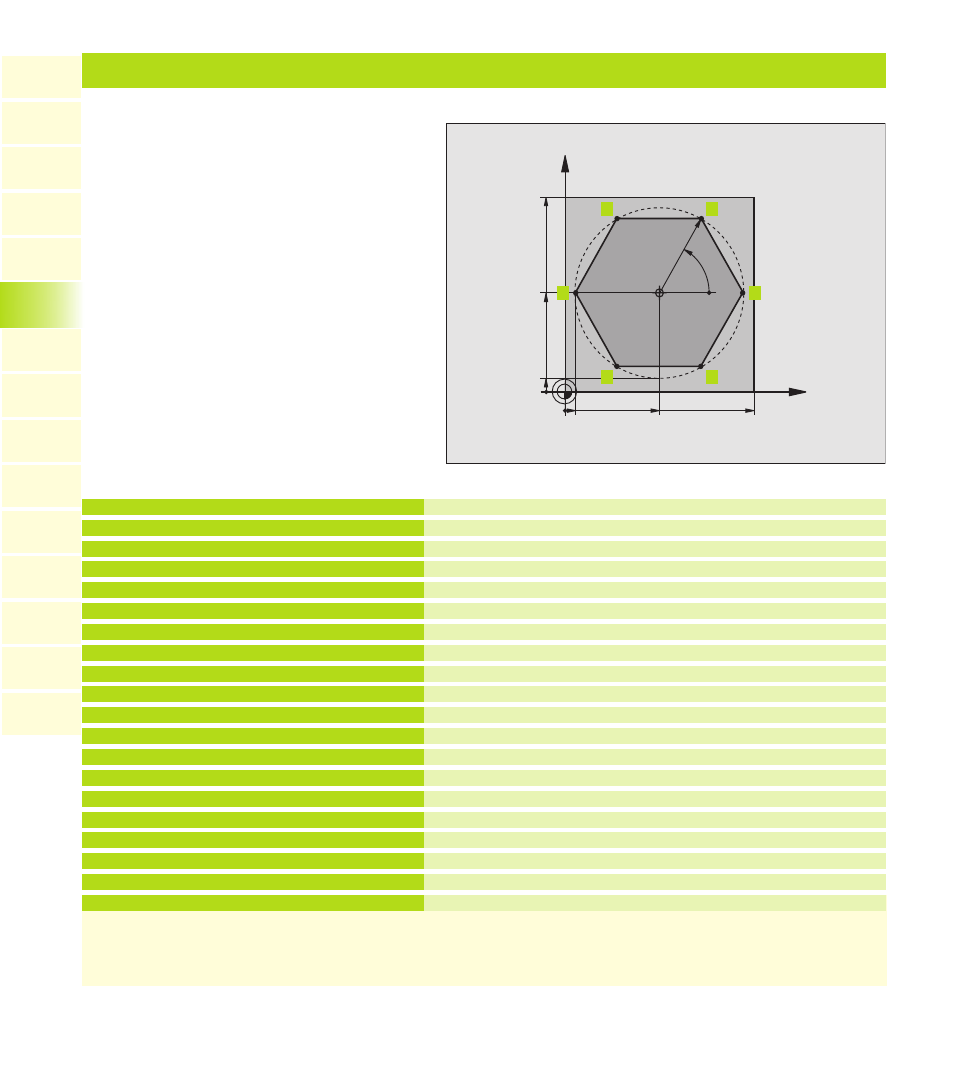

es Ejemplo: Movimiento lineal en polares
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Definición del punto de referencia para las coordenadas polares
Retirar la herramienta
Posicionamiento previo de la herramienta
Llegada a la profundidad de mecanizado
Llegada al punto 1 del contorno sobre un círculo tangente
Llegada al punto 2
Llegada al punto 3
Llegada al punto 4
Llegada al punto 5
Llegada al punto 6
Llegada al punto 1
Salida del contorno según un círculo tangente
Retirar la herramienta, final del programa
0 BEGIN PGM LINEARPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7,5
4 TOOL CALL 1 Z S4000
5 CC X+50 Y+50
6 L Z+250 R0 F MAX
7 LP PR+60 PA+180 R0 F MAX
8 L Z-5 R0 F1000 M3
9 APPR PLCT PR+45 PA+180 R5 RL F250
10 LP PA+120
11 LP PA+60
12 LP PA+0
13 LP PA-60
14 LP PA-120
15 LP PA+180
16 DEP PLCT PR+60 PA+180 R5 F1000
17 L Z+250 R0 F MAX M2
18 END PGM LINEARPO MM
X
Y
50 100
50
CC
5
100
R45
60°
5
1
2
6
3
5
4
