13 Digitalización 284

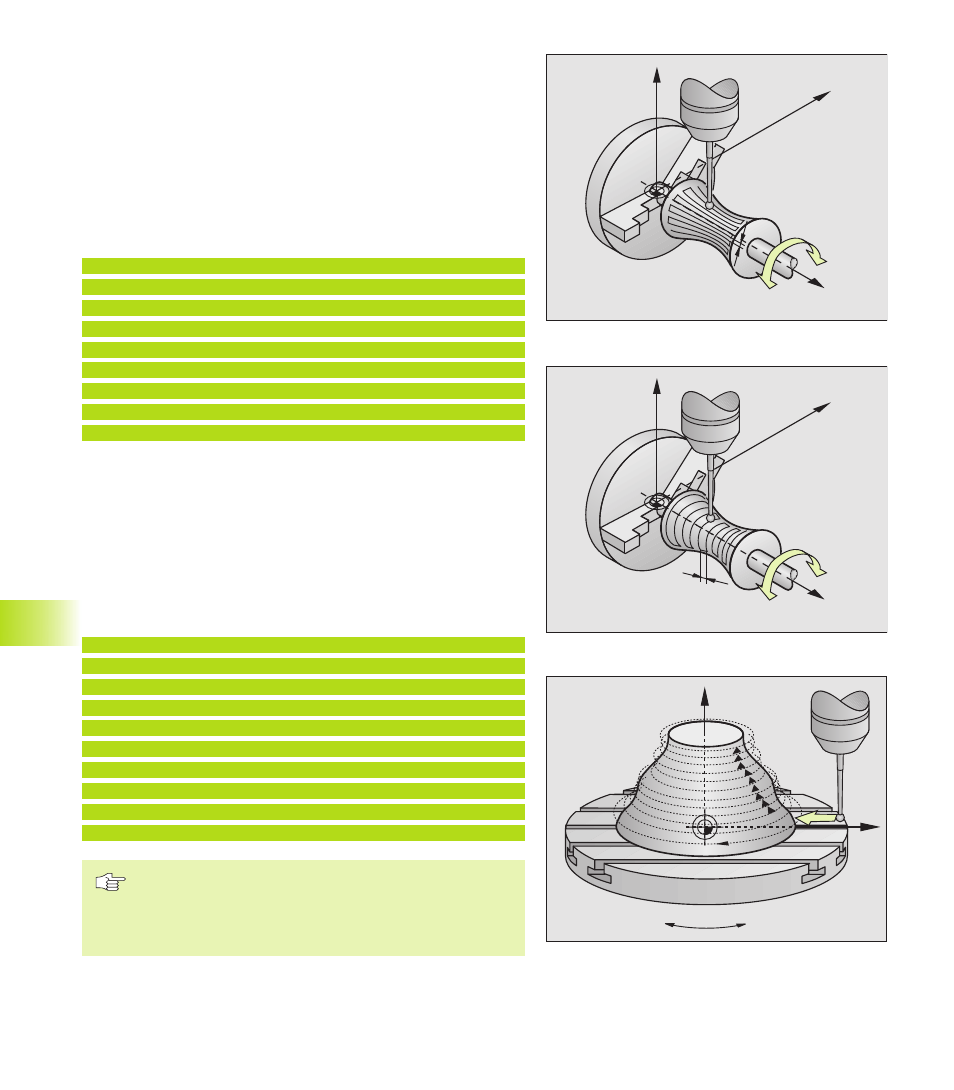

Palpador digital: Ciclo MEANDRO con eje giratorio
Si se define un eje lineal (p.ej. X) en el parámetro de introducción
DIRECCION DE LINEAS, el TNC conmuta al final de la línea al eje
giratorio (p.ej. A) determinado en el ciclo CAMPO según la distancia
de DIST.L. El palpador oscila entonces p.ej. en el plano Z/X: Véase la
figura arriba a la derecha.
Si se define un eje giratorio (p.ej. A) como dirección de lineas, el
TNC conmuta al final de la línea al eje lineal (p.ej. X) determinado en
el ciclo CAMPO según la distancia DIST.L. En este caso el palpador
oscila p.ej. en el plano Z/A: Véase la figura del centro a la derecha.
Ejemplo de frases NC
30 TCH PROBE 5.0 CAMPO
31 TCH PROBE 5.1 PGMNAME: DATRND
32 TCH PROBE 5.2 Z X+0 A+0 Z+0
33 TCH PROBE 5.3 X+85 A+270 Z+65
34 TCH PROBE 5.4 ALTURA: 50
...
60 TCH PROBE 6.0 MEANDRO
61 TCH PROBE 6.1 DIRECC. A
62 TCH PROBE 6.2 RECORR: 0,3 DIST.L: 0,5 DIST.P: 0,5
LINEAS DE NIVEL con eje giratorio
En el ciclo se determina el punto de partida en el eje lineal (p.ej. X) y
el eje giratorio (p.ej. C). La secuencia de llegada se define de igual
forma. El palpador oscila entonces p.ej. en el plano X/C. Véase la
figura de abajo a la derecha.
Este comportamiento también es apropiado para aquellas máquinas
que sólo disponen de ejes lineales (p.ej. Z/X) y un eje giratorio (p.ej.
C).
Ejemplo de frases NC
30 TCH PROBE 5.0 CAMPO
31 TCH PROBE 5.1 PGMNAME: DATH
32 TCH PROBE 5.2 Z X–50 C+0 Z+0
33 TCH PROBE 5.3 X+50 C+360 Z+85
34 TCH PROBE 5.4 ALTURA : 50
...
60 TCH PROBE 7.0 LINEAS NIVEL
61 TCH PROBE 7.1 TIEMPO: 250 X+80 C+0
62 TCH PROBE 7.2 SECUENCIAX–/C+
63 TCH PROBE 7.3 RECORR0,3 DIST.L: –0,5 DIST.P: 0,5
La dirección de giro de los ejes giratorios determinada en
la SECUENCIA DE LLEGADA es válida para todas las
líneas de nivel (líneas). A través de la dirección de giro se
determina si el siguiente fresado se realiza sincronizado o
a contramarcha.
13.6 Digitalización con ejes giratorios
Y
X
Z
L A
Y
X
Z
L
A
X
Z
C
