165 HEIDENHAIN TNC 426

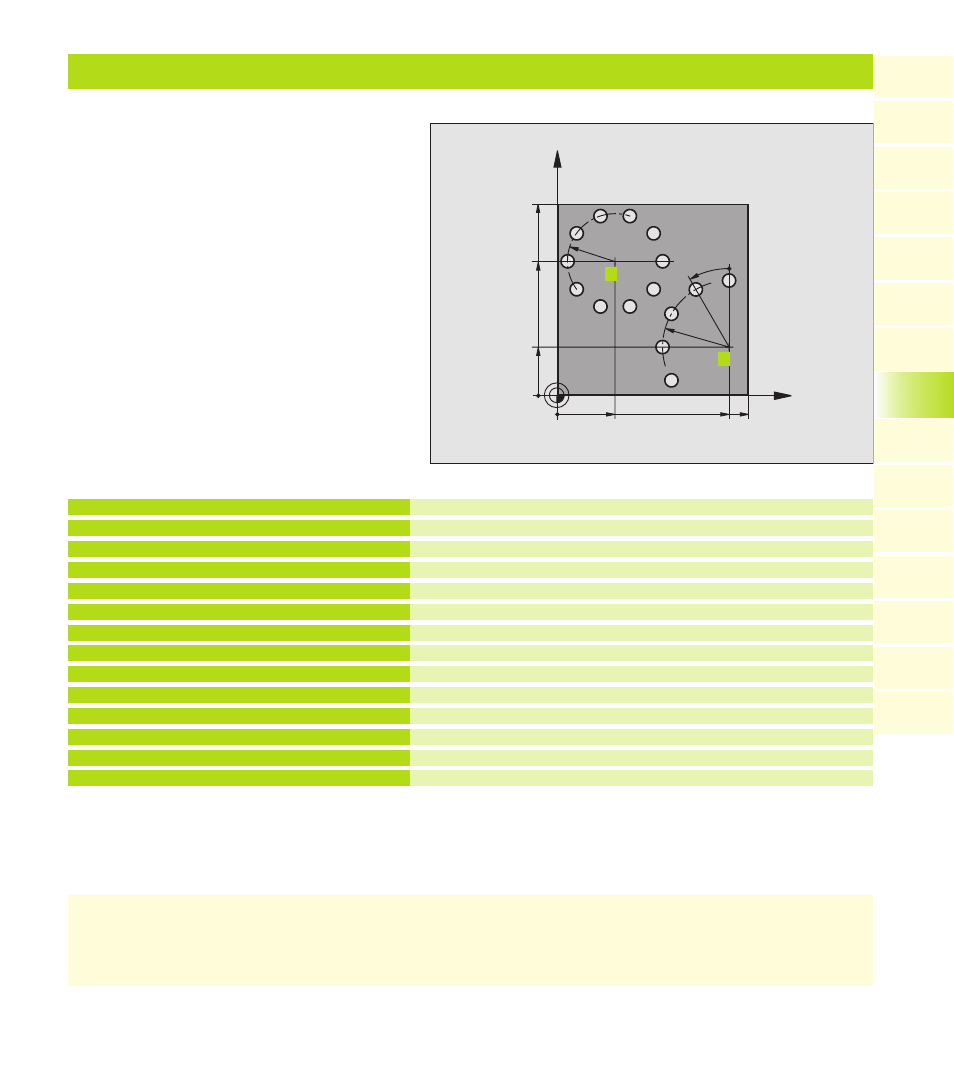

Ejemplo: Círculos de puntos
Definición del bloque
Definición de la hta.
Llamada a la hta.
Retirar la hta.
Definición del ciclo taladrado
0 BEGIN PGM BOHRB MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S500
5 L Z+250 R0 F MAX M3
6 CYCL DEF 200 TALADRADO
Q200=2 ;DISTANCIA SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE PROFUNDIDAD
Q202=4 ;PASO PROFUNDIZACION
Q210=0 ;TIEMPO ESPERA ARRIBA
Q203=+0 ;COORD. SUPERFICIE
Q204=10 ;2A DIST. SEGURIDAD
8.4 Ciclos para la elaboración de figuras de puntos
X
Y
30
70
100
100
R25
R35
30°
90
25
1
2
