HEIDENHAIN TNC 426 (280 462) Manual del usuario
Página 121
108
6 Programación: Programación de contornos
6.6
Tipos de tr
a
y
ect
or
ia .
Pr
ogr
amación libr
e de cont
or
nos FK
Ref. relativas a las coord. del pto. central círculo
Softkey
Coordenada CC refereida al pto. final de la frse N
Modificar el radio en coord. polares respecto a la frase N
Modificar el ángulo en coord. polares respecto a la frase N
Ejemplo de frases NC

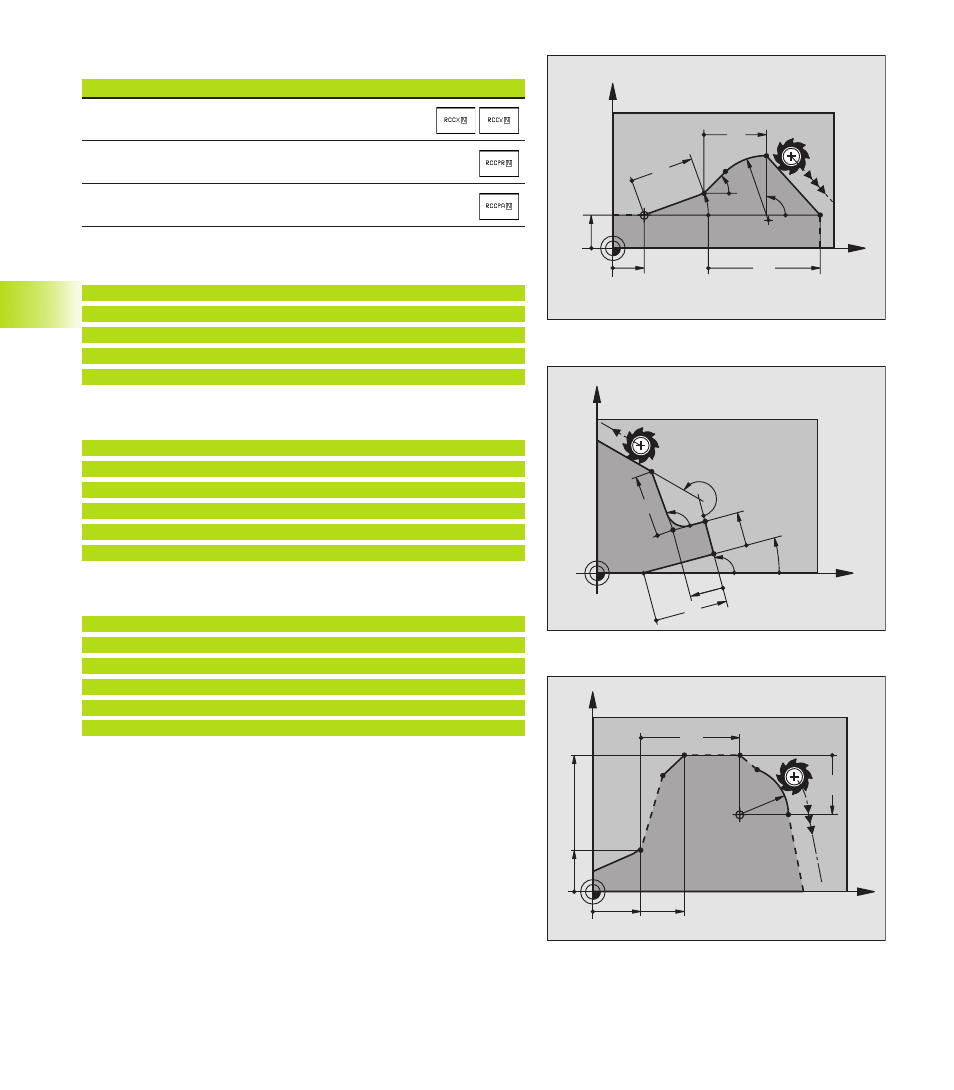

Coordenadas conocidas referidas a la frase N. Véase fig. de arriba:
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
Dirección y ángulo conocidos de la trayectoria del contorno referida
a la frase N. Véase la figura del centro.
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Coordenadas conocidas del pto. central del círculo referida a la frase
N. Véase la figura de abajo.
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
X
Y
18
10
35
10
R10
20
CC
15
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
