12 Palpadores 3D 262

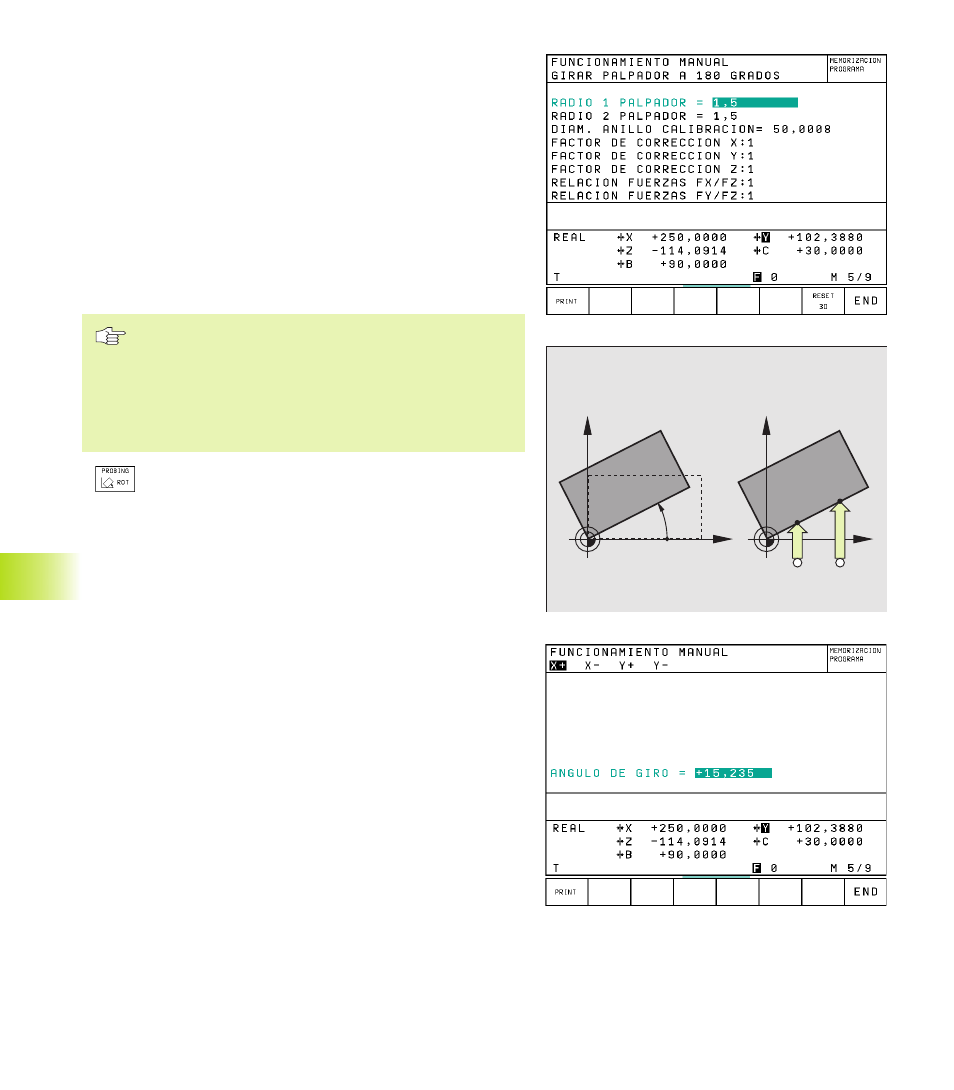

Visualización de los valores calibrados
Los factores de corrección y las desviaciones se memorizan en el
TNC y se tienen en cuenta en posteriores aplicaciones del palpador
analógico.
Para visualizar los valores memorizados en la pantalla se pulsa la
softkey 3D CAL.
Compensación de la inclinación de la pieza
El TNC compensa una inclinación de la pieza mediante el “Giro
básico“.
Para ello el TNC fija el ángulo de giro sobre el ángulo que forma una
superficie de la pieza con el eje de referencia angular del plano de
mecanizado. Véase figura del centro a la dcha.
Seleccionar siempre la dirección de palpación para medir
la inclinación de la pieza perpendicular al eje de referencia
angular.
Para calcular correctamente el giro básico en la ejecución
del programa, deberán programarse ambas coordenadas
del plano de mecanizado en la primera frase de
desplazamiento.
ú Seleccionar la función de palpación: Pulsar la softkey
PROBING ROT
ú Posicionar el palpador cerca del pirmer punto de
palpación
ú Seleccionar la dirección de palpación perpendicular al
eje de referencia angular: Seleccionar el eje con las
teclas cursoras
ú Palpación: Accionar el pulsador externo de arranque
START
ú Posicionar el palpador cerca del segundo punto de
palpación
ú Palpación: Accionar el pulsador externo de arranque
START
Un giro básico queda memorizado y protegido contra fallos de red.
También actua para todas las ejecuciones siguientes del programa.
Visualización del giro básico
El ángulo de giro básico se visualiza después de una nueva
selección de PROBING ROT en la visualización del angulo giratorio.
El TNC también indica el ángulo en la visualización de estados
adicional (ESTADO POS.)
Siempre que el TNC desplace los ejes de la máquina según el giro
básico, en la visualización de estados se ilumina un símbolo para
dicho giro básico.
12.1 Ciclos de palpación en los modos de funcionamiento MANUAL y VOLANTE EL.
X
Y
PA
X
Y
A B
