8 Programación: Ciclos 150

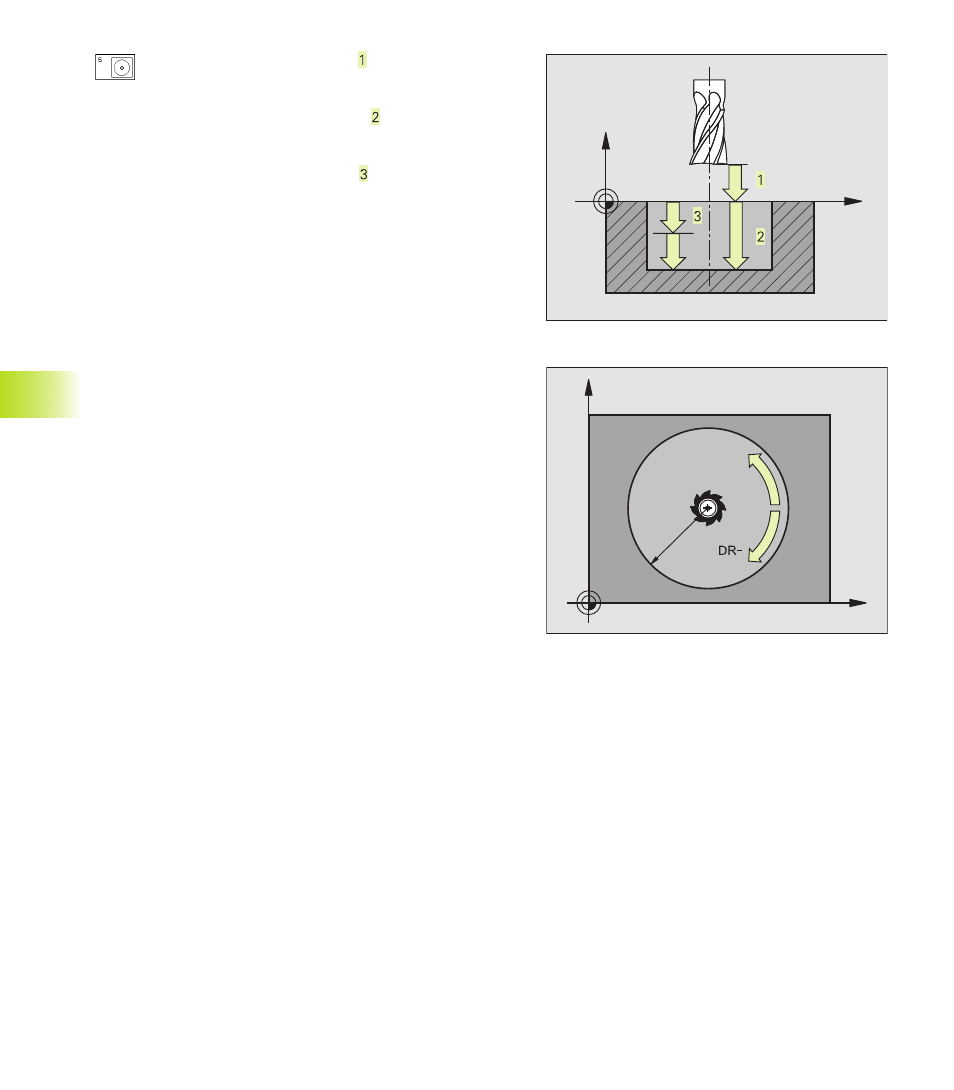

ú DISTANCIA DE SEGURIDAD (valor incremental):
Distancia entre el extremo de la hta. (posición inicial) y
la superficie de la pieza
ú PROFUNDIDAD DE FRESADO (valor incemental):
Distancia entre la superficie de la pieza y la base de la
cajera
ú PROFUNDIDAD DE PASADA (valor incemental):
Medida, según la cual la hta. penetra cada vez en la
piez. El TNC se desplaza a la PROFUNDIDAD
programada en un sólo paso de mecanizado cuando:
■ la PROF. DE PASADA es igual a la PROFUNDIDAD
■ la PROF. DE PASADA es mayor a la PROFUNDIDAD
ú AVANCE AL PROFUNDIZAR: Velocidad de
desplazamiento de la hta. en la profundización
ú RADIO DEL CIRCULO: Radio de la cajaera circular
ú AVANCE F: Velocidad de desplazamiento de la hta. en
el plano de mecanizado
ú GIRO EN SENTIDO HORARIO
DR + : fresado sincronizado con M3
DR – : fresado a contramarcha con M3
8.3 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Y
DR+
R
X
Z
