84 6 Programación: Programación de contornos

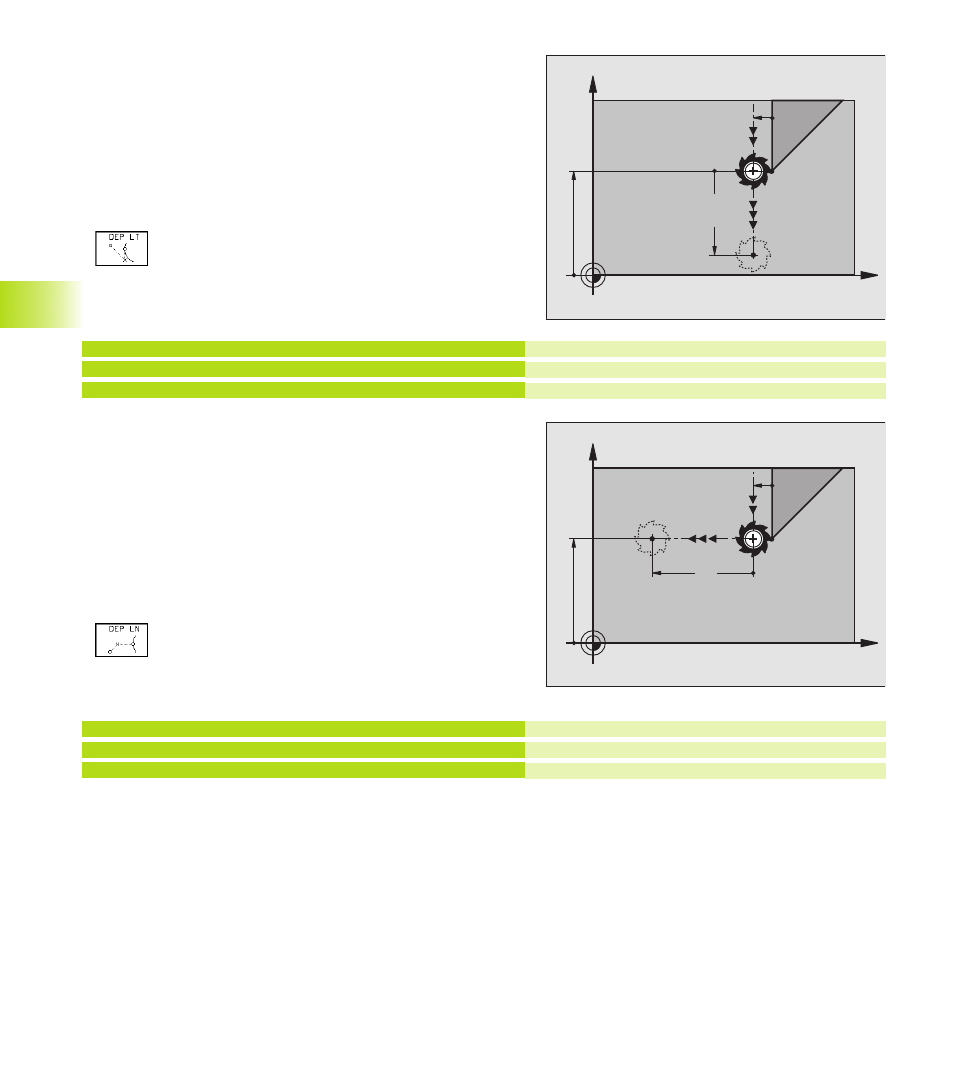

Salida según una recta tangente: DEP LT
El TNC desplaza la herramienta según una recta desde el último
punto del contorno P
E
al punto final P
N
. La recta se encuentra en la
prolongación del último tramo del contorno. P
N
se encuentra a la
distancia LEN de P
E
.
ú Programar el último tramo del contorno con punto final P
E
y
corrección de radio
ú Abrir el diálogo con la tecla APPR/DEP y la softkey DEP LT :
ú LEN: Introducir la distancia del punto final P
N
al último
tramo del contorno P
E
Ejemplo de frases NC
23 L Y+20 RR F100
24 DEP LT LEN 12,5 F100
25 L Z+100 FMAX M2
Salida según una recta perpendicular al último punto
del contorno: DEP LN
El TNC desplaza la herramienta según una recta desde el último
punto del contorno P
E
al punto final P
N
. La recta parte
perpendicularmente desde el último punto del contorno P
E
. P
N
se
encuentra de P
E
a la distancia LEN + radio de la herramienta.
ú Programar el último tramo del contorno con punto final P
E
y
corrección de radio
ú Abrir el diálogo con la tecla APPR/DEP y la softkey DEP LN :
ú LEN: Introducir la distancia del punto final P
N
al último
tramo del contorno P
E
Importante: Introducir LEN positiva!
Ejemplo de frases NC
23 L Y+20 RR F100
24 DEP LN LEN+20 F100
25 L Z+100 FMAX M2
Ultimo tramo del contorno: PE con corrección radio
Desplazamiento según LEN = 12,5 mm
Retirar Z, retroceso, final del programa
Ultimo tramo del contorno: PE con correc. radio
Salida según LEN = 20 mm perpendicular al contorno
Retirar Z, retroceso, final del programa
X
Y
20
P
E
RR
P
N
R0
RR
12.5
X
Y
20
P
E
RR
P
N
R0
RR
20
6.3 A
p
ro
ximación y salida del cont
o
rn
o
