3 HEIDENHAIN TNC 426
1.2 Pantalla y teclado
Pantalla

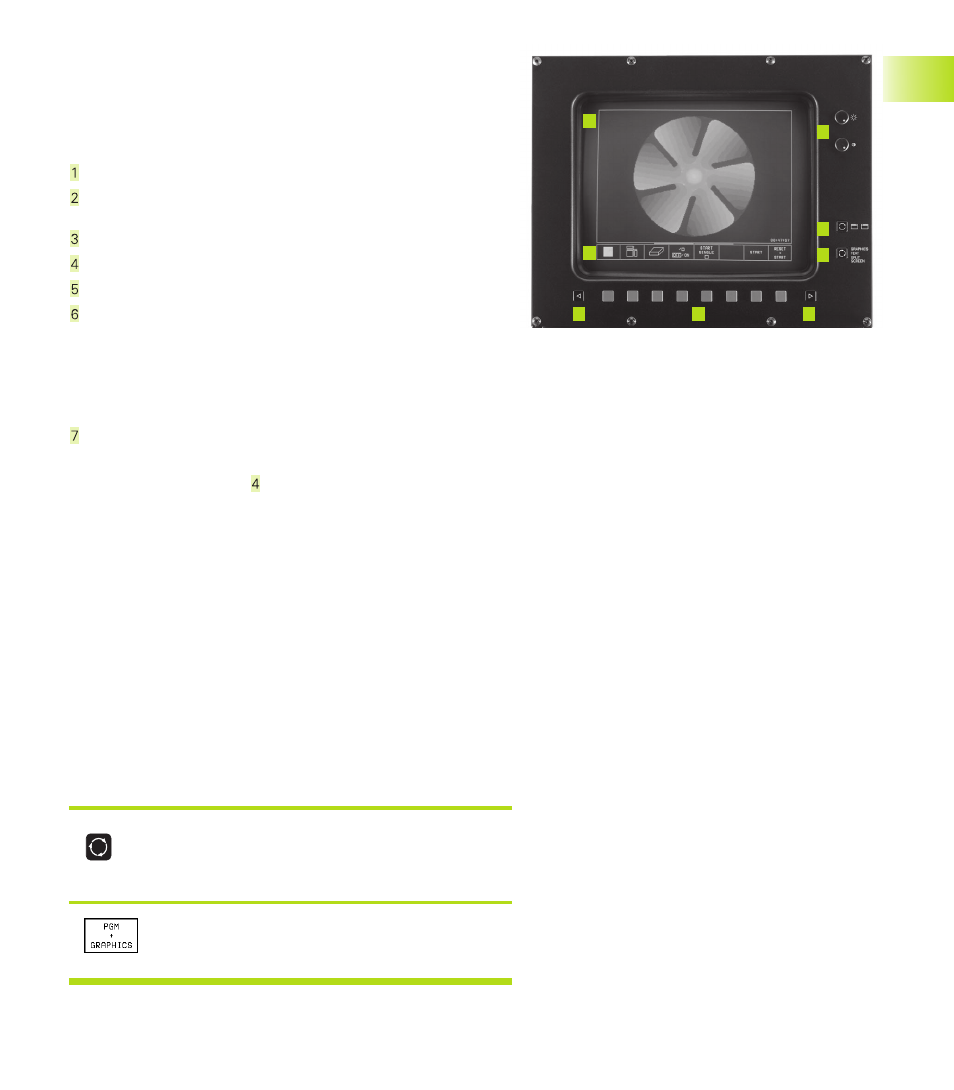

En la figura de la derecha se pueden ver las teclas de la pantalla:
Regulador del brillo y el contraste
Tecla de conmutación para los modos de funcionamiento Máquina
y Programación
Determinación de la subdivisión de la pantalla
Teclas de selección de softkeys
Conmutación de la carátula de softkeys
Línea superior
Cuando el TNC está conectado, en la línea superior de la pantalla
se visualiza el modo de funcionamiento elegido: funcionamiento
Máquina a la izquierda y funcionamiento de Programación a la
derecha. En el campo más grande de la línea superior se indica el
modo de funcionamiento en el que está conectado la pantalla:
aquí aparecen preguntas del diálogo y avisos de error.
Softkeys
En la línea inferior el TNC indica otras funciones en una carátula
de softkeys. Estas funciones se seleccionan con las teclas que
hay debajo de las mismas . Como indicación de que existen más
carátulas de sofkteys, aparecen unas líneas horizontales
directamente sobre dicha carátula. Hay tantas lineas como
carátulas y se conmutan con las teclas cursoras negras situadas a
los lados. La carátula de softkeys activada se representa con una
línea en color más claro.
Subdivisión de la pantalla
El usuario selecciona la subdivisión de la pantalla: de esta forma el
TNC indica p.ej. en el modo de funcionamiento MEMORIZAR/
EDITAR PROGRAMA el programa en la ventana izquierda, mientras
que en la ventana derecha p.ej. se representa simultáneamente un
gráfico de programación. Alternativamente también se puede
visualizar en la ventana derecha la estructuración del programa o
incluso el programa en toda la pantalla. Las ventanas que puede
visualizar el TNC dependen del modo de funcionamiento
seleccionado.
Modificar la subdivisión de la pantalla:
Pulsar la tecla de conmutación de pantalla: la
carátula de softkeys indica las posibles
subdivisiones de pantalla
Selección de la subdivisión de la pantalla
mediante softkey
1.2 Pantalla y teclado
1
2
3
4 5 5
7
6
