28 4 Programación: bases, gestión de ficheros, ayudas de programación
Coordenadas polares
Cuando el plano de la pieza está acotado en coordenadas cartesianas,
también se elabora el programa de mecanizado en coordenadas
cartesianas. En piezas con arcos de círculo o con indicaciones
angulares, es a menudo más sencillo , determinar posiciones en
coordenadas polares.
A diferencia de las coordenadas cartesianas X, Y y Z, las coordenadas
polares sólo describen posiciones en un plano. Las coordenadas polares
tienen su punto cero en el polo CC (CC = circle centre; ingl. punto
central del círculo). De esta forma una posición en el plano se
caracteriza por
■ Radio en coordenadas polares: distancia entre el polo CC y la posición
■ Angulo de las coordenadas polares: ángulo entre el eje de referencia
angular y la trayectoria que une el polo CC con la posición

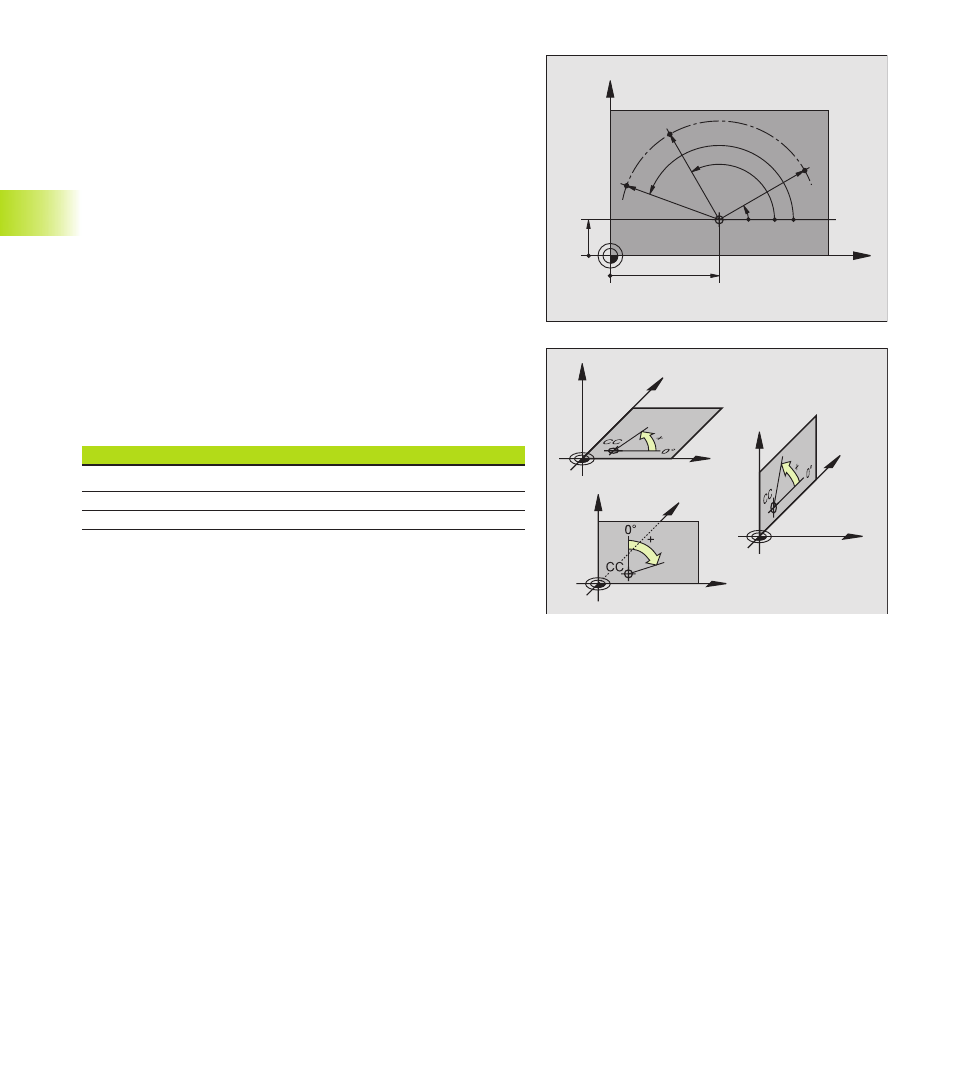

Véase el dibujo de abajo.
Determinación del polo y del eje de referencia angular
El polo se determina mediante dos coordenadas en el sistema de
coordenadas cartesianas. Estas dos coordenadas determinan a la vez
el eje de referencia angular para el ángulo en coordenadas polares PA.
Coordenadas del polo (plano) Eje de referencia angular
XY +X
YZ +Y
ZX +Z
4.1 Bases
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
X
Z Y
X
Z
Y
X
Z
Y
